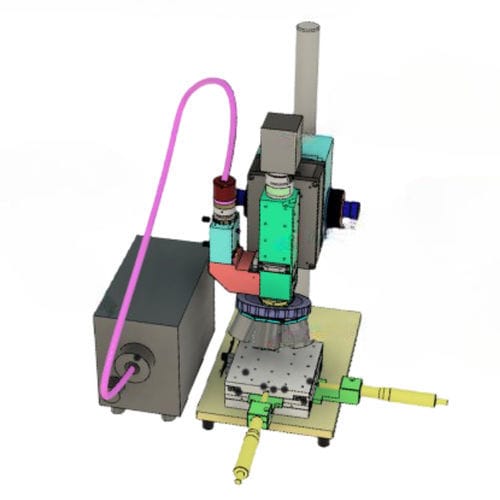

Microscopio infrarosso NIR

da ricercaper semiconduttoread infrarossi vicini

Panoramica
Questo microscopio NIR è configurato per l'imaging nel vicino infrarosso di wafer di silicio dal lato posteriore. Le dimostrazioni e i dataset si concentrano sul confronto delle lunghezze d'onda e sui flussi di lavoro di elaborazione delle immagini utili per ispezione e ricerca nei semiconduttori.

Video di valutazione
Il video di valutazione mostra una timeline di imaging del lato posteriore del wafer e esempi di elaborazione delle immagini:

• 0 s: Superficie posteriore del wafer di silicio
• 7 s: Immagine del pattern a 1100 nm
• 16 s: Immagine del pattern a 1100 nm dopo elaborazione
• 27 s: Immagine del pattern a 1300 nm
• 38 s: Immagine del pattern a 1550 nm

Immagini di confronto
Confronto affiancato delle immagini del lato posteriore del wafer acquisite a 1100 nm, 1300 nm, 1450 nm e 1550 nm per illustrare contrasto e visibilità delle caratteristiche in funzione della lunghezza d'onda.

Immagini incluse

• Carosello di immagini con più slide che mostrano il microscopio e immagini del wafer (Slide1 a Slide16)
• Immagini di confronto etichettate bawah1, bawah2, bawah3 che illustrano i pattern del lato posteriore del wafer

Caratteristiche / Specifiche tecniche

• Lunghezze d'onda confrontate: 1100 nm, 1300 nm, 1450 nm, 1550 nm
• Include dimostrazione di elaborazione delle immagini (esempio a 16 s nel video di valutazione)
• Materiali visivi: carosello multi‑slide e file di confronto etichettati
• Video dimostrativo disponibile che mostra la timeline e i risultati elaborati dell'imaging NIR
