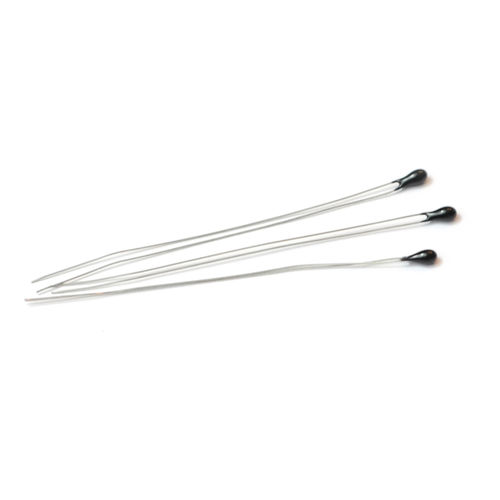

Termistori NTC Point Matched (serie PM)
I termistori della serie PM hanno un diametro delle perle incapsulate in resina epossidica di 0,095", hanno un campo di temperatura di funzionamento da -50°C a 150°C, sono disponibili in numerose resistenze di base e Betas, possono essere forniti con tolleranze fino a ±1,0% ad una varietà di temperature selezionate dal cliente, e sono disponibili con filo di piombo non isolato da #28 a #32 AWG. Conforme alla direttiva RoHS.
Specifiche
Termistori personalizzati:
Per i termistori personalizzati della serie PM - contattare Selco
Dimensione standard:
.095" diametro, 2" o 3" lunghezza cavi
Beta:
3435K - 4847K (25ºC/85ºC)
Resistenza a 25ºC:
1K Ohm a 1 milione di Ohm
Tolleranza a 25ºC:
da ±1% a ±10% o da ±0.1ºC a ±1.0ºC
Intervallo di temperatura:
Per soddisfare le vostre esigenze
Valore di dissipazione:
2 mW/ºC in aria calma
13 mW/ºC in olio mescolato
Costante di tempo termico:
Tipicamente 0,75 secondi in olio mescolato
Potenza massima:
30 mW a 25ºC a 1 mW a 100ºC (utilizzato in applicazioni 'auto-riscaldanti' come il controllo del livello del liquido e il rilevamento del flusso d'aria)
Descrizione
Di seguito sono riportati alcuni codici di esempio con l'alloggiamento della sonda specifico per l'applicazione, i dettagli del filo di piombo, la lunghezza complessiva, ecc. Questi assemblaggi sono tipicamente conformi alla direttiva RoHS.
PM-A001K-2C14
Termistore NTC, resistenza base 1K Ohm a 25°C, Beta di 3977K (25/85), tolleranza di ±2,0% a 25°C, termistore incapsulato in resina epossidica di 0,95" di diametro, con due conduttori in rame stagnato #30 AWG non isolati, con una lunghezza complessiva di 2,0".
PM-D100K-1B14
Termistore NTC, resistenza base 100K Ohm a 25°C, Beta di 4262K (25/85), tolleranza di ±1,0% a 0°C, termistore incapsulato in resina epossidica di 0,95" di diametro, con due conduttori non isolati in rame stagnato #30 AWG, con una lunghezza complessiva di 2,0".
---
