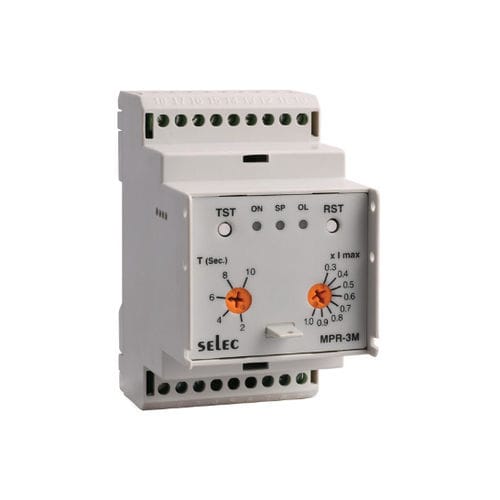

Relè di protezione di sovraintensità MPR-3M series

di sottointensitàdi sovraccaricodi sequenza di fasi

Monitoraggio: Perdita di fase, squilibrio di fase, sequenza di fase, corrente di intervento per sovraccarico, sotto/sopracorrente Adatto per motori 1Ø o 3Ø. Precisione: 5% del valore impostato. 2 relè di uscita C/O (DPDT). Test automatico/remoto disponibile. Alimentazione ausiliaria: 230V AC ± 15%. O 415 V CA ±15% Specifiche tecniche Parametro di misura - Corrente di sovraccarico, asimmetria di fase, mancanza di fase e sequenza di fase, sottocorrente Connessione elettrica - 3Ø-3W Display - Indicazione a 3 LED Impostazione intervento - Squilibrio di fase: 50% della corrente del motore (fisso), Impostazione T(sec): 2, 4, 6, 8, 10 sec Curva del tempo di intervento nel grafico della curva di intervento per sovraccarico, Sottocorrente: 50% della corrente del motore, X Imax: Per selezionare la corrente nominale del motore Intervalli di tempo - Intervento monofase: 5 sec, Sbilanciamento di fase: 5sec, Sequenza di fase: 5sec, Intervento per sovraccarico: Come da (curva IDMT) , Intervento per sottocorrente: 5 secondi Impostazione del TA - 10A, 40A, 80A Precisione - Intervento: ±5% del valore impostato, Tempo: ±5% dell'impostazione ±100 ms Contatto di uscita - 2 C/O (DPDT) Potenza di uscita - NC: 5A @ 240V CA, NO: 5A @ 240V CA Tensione di alimentazione - 230V CA ±15%, 415V CA (±15%) Dimensioni - 52,5 mm Tipo di montaggio - Montaggio su guida DIN
