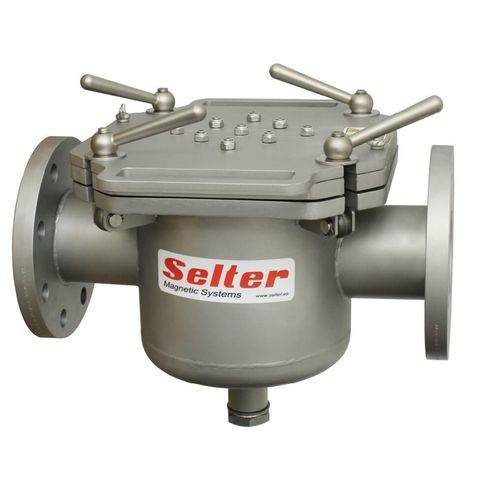

Filtro per liquidi 20.54.320-100

antiparticolatoidraulicoa cartuccia

Descrizione
Utilizzati per estrarre particelle ferriche da prodotti liquidi e per proteggere circuiti idraulici e impianti di raffreddamento. Disponibili in versione a parete singola e a parete doppia, con diverse capacità e codici modello identificabili.

Filtri magnetici a parete singola
CODICE | Capacità (l/min) | A (mm) | B (mm) | C (mm) | nº barre | Pressione | Peso (Kg)
20.54.320-100 | 300 | 206 | 316 | 211 | 9 | 10 bar | 29
20.54.321-100 | 375 | 256 | 366 | 211 | 14 | 10 bar | 31
20.54.322-100 | 475 | 306 | 416 | 228 | 19 | 10 bar | 52

Filtri magnetici a parete doppia
CODICE | Capacità (l/min) | A (mm) | B (mm) | C (mm) | nº barre | Pressione | Peso (Kg)
20.54.300-100 | 300 | 256 | 366 | 228 | 9 | 10 bar | 39
20.54.301-100 | 375 | 306 | 416 | 228 | 14 | 10 bar | 54
20.54.302-100 | 475 | 324 | 466 | 228 | 19 | 10 bar | 60

Caratteristiche standard

• Flangia tipo EN1092-1
• Corpo: Acciaio inox AISI 304
• Pressione massima: 10 bar
• Guarnizione di tenuta in neoprene
• Trattamento superficiale: sabbiato
• Componente magnetico: magneti permanenti in neodimio grado N52
• Valore di induzione magnetica sulla superficie delle barre > 12.000 gauss

Specifiche tecniche

• Applicazioni: separazione di particelle ferriche nei liquidi, circuiti idraulici, impianti di raffreddamento
• Formati disponibili: parete singola e parete doppia (codici e dimensioni elencati sopra)
• Portate (l/min): 300, 375, 475
• Numero di barre magnetiche: 9, 14 o 19 a seconda del modello
• Materiale del corpo: AISI 304
• Flangia: EN1092-1
• Pressione di esercizio: fino a 10 bar
• Tenuta: guarnizione in neoprene
• Tipo di magnete: Neodimio N52 (induzione superficiale > 12.000 gauss)
• Finitura superficiale: sabbiata

Informazioni aggiuntive
Finiture speciali e dimensioni disponibili su richiesta.
