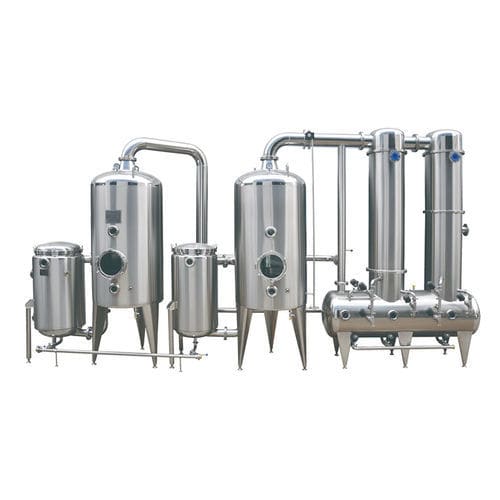

Evaporatore a fascio tubiero

sottovuotodi processoper concentrazione campione

Questo sistema di concentrazione è progettato per concentrare la nicotina da estratti di foglie di tabacco per processi industriali e farmaceutici. Integra evaporazione assistita da vuoto, recupero energetico e stadi di condensazione configurabili per massimizzare il recupero dei solventi preservando l'integrità della nicotina.

Caratteristiche principali:

• Meccanismi di evaporazione e condensazione ottimizzati per massimizzare i rendimenti di recupero evitando la degradazione della nicotina.
• Progetto a basso consumo energetico: recupero di energia integrato e vuoto che abbassa i punti di ebollizione e riduce il consumo energetico.
• Funzionamento assistito da vuoto per minimizzare lo stress termico e preservare la qualità dell'estratto.
• Costruzione in acciaio inossidabile conforme agli standard alimentari e farmaceutici per resistenza alla corrosione e facilità di pulizia.
• Automazione PLC con monitoraggio in tempo reale e parametri regolabili (temperatura, pressione, concentrazione).
• Configurazioni scalabili e personalizzabili per piccole e grandi capacità produttive.
• Progettazione per elevato recupero dei solventi (accento sul recupero dell'etanolo) per ridurre i costi operativi e l'impatto ambientale.

Applicazioni:

• Concentrazione di estratti ricchi di nicotina da foglie di tabacco prima di operazioni di purificazione a valle (es. distillazione molecolare).
• Produzione di nicotina di grado farmaceutico e preconcentrazione per i settori del vaping e farmaceutico.

Struttura e caratteristiche dei componenti:

• Scambiatore di calore: riscaldatore a singolo effetto con tubi di scambio disposti a triangolo equilatero per migliorare il flusso e lo scambio termico; piastre deflettenti per forzare il flusso trasversale del vapore; ingresso vapore anti‑erosione; area di riscaldamento ottimizzata e bassa pressione lato shell per limitare l'intasamento; rapporto lunghezza/diametro dei tubi controllato per evitare il funzionamento a secco.
• Camera di evaporazione: ingresso tangenziale con tubo di transizione a raggio e scanalatura involuta che aumenta la velocità di rotazione per migliorare la separazione vapore‑liquido, ridurre la schiuma e le vibrazioni; fondo convesso inferiore che aumenta la circolazione e migliora lo scambio termico riducendo l'altezza dell'apparecchiatura.
• Sistema condensatore: combinazione di condensatori tubolari a due stadi, scambiatori a spirale (tubi filettati) e raffreddatori a serpentina; doppio passaggio lato tubo/envelope per migliorare la distribuzione dell'acqua di raffreddamento e facilitare la pulizia; dispositivo automatico di scarico dei condensati; disposizioni combinate con recupero dei solventi tipicamente superiore al 95–98 % per gli alcoli.

Caratteristiche tecniche / specifiche:

• Materiali: acciaio inossidabile compatibile con standard alimentari e farmaceutici (resistente alla corrosione, design igienico).
• Modalità di funzionamento: evaporazione assistita da vuoto per abbassare la temperatura di evaporazione e proteggere il prodotto.
• Controllo: automazione PLC con sensori in tempo reale e setpoint regolabili per temperatura, pressione e concentrazione.
• Scambio termico: disposizione ottimizzata del bundle tubiero e dei deflettori per migliorare il trasferimento convettivo e ridurre l'incrostazione.
• Separazione vapore‑liquido: scanalature d'ingresso tangenziali e azione centrifuga nell'evaporatore per minimizzare schiuma e vibrazioni.
• Configurazione dei condensatori: scambiatori tubolari multi‑stadio, a spirale e raffreddatori a serpentina; porti di pulizia lato shell e lato tubi; doppio flusso per una maggiore efficienza di raffreddamento.
• Recupero solvente: progettazione focalizzata sulla minimizzazione delle perdite e sul riciclo del solvente (recupero dell'etanolo in evidenza).
• Scalabilità: dimensioni modulari e opzioni personalizzabili per diverse capacità produttive.
