Applicazione
La serie 4600 in miniatura è utilizzata per tubi pneumatici di piccolo diametro.
Un'ampia varietà di modelli è disponibile per soddisfare la maggior parte delle vostre esigenze.
Caratteristiche
- La gamma miniaturizzata ha un volume inferiore del 40% e un diametro esterno inferiore del 20% rispetto a una gamma convenzionale.
di una serie di plastica convenzionale.
- I raccordi di installazione in ottone nichelato hanno un'eccellente resistenza alla corrosione.
resistenza alla corrosione.
Lo stantuffo ellittico ø3 aiuta a rimuovere facilmente il tubo in uno spazio ristretto.
Modello maschile etero:
L'incavo esagonale nel corpo permette il serraggio del raccordo con una chiave.

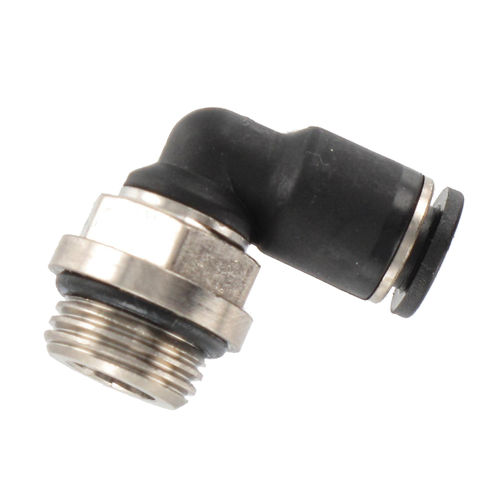

Modelli ad angolo:
Corpo lungo in ottone: aiuta a stringere con facilità.
Il tubo deve essere spinto saldamente nel raccordo, altrimenti possono verificarsi perdite d'aria.
altrimenti potrebbero verificarsi delle perdite d'aria.
corpo in resina
morsetto di bloccaggio (acciaio inossidabile)
inserire (ZnDc)
pistone (POM)
guarnizione (NBR)
O-ring (NBR)
corpo ottone nichelato
O-ring (NBR)
anello (ZnDc)
Campo di applicazione: aria compressa, vuoto
Gamma di pressione 0-150 PSI / 0-10 BAR (0-900 kPa)
Pressione negativa -29,5 in Hg / -750 mmHg
Temperatura di lavoro 32 - 140° F / 0 - 60° C
Tipo di tubo Poliammide / Poliuretano / Nylon
