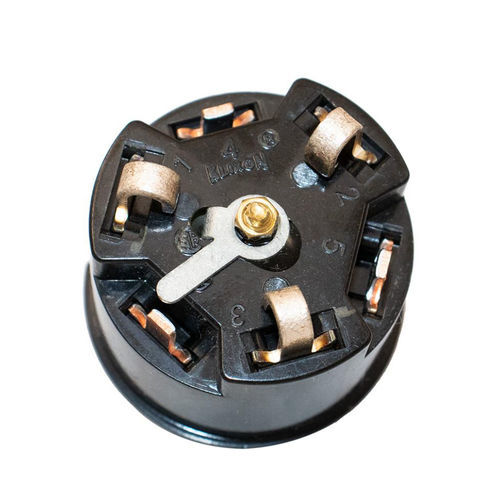

Protettore termico a scatto rapido MWH-36-JX

stampato

Il protettore motore fenolico trifase KLIXON® è costituito da una base fenolica stampata contenente tre riscaldatori e un disco termico a scatto KLIXON® con tre contatti. Il disco KLIXON® è il punto neutro del motore. Ogni riscaldatore è in serie con uno degli avvolgimenti di fase del motore e con uno dei contatti del disco termico. Quando il disco si apre a causa del surriscaldamento, il neutro del motore viene aperto, spegnendo così il motore. I motori a doppia tensione sono protetti da un unico protettore, come mostrato negli schemi di cablaggio sottostanti. Fornisce protezione contro il surriscaldamento in condizioni di funzionamento e di stallo del rotore condizioni di funzionamento e di stallo del rotore, tra cui: - Sfasamento singolo - Servizio di tamponamento - Stallo o mancato avviamento - Sovraccarichi pesanti - Ambiente elevato - Mancanza di ventilazione Montaggio Il grado di protezione ottenuto dipende in larga misura dalla posizione del protettore e dal suo montaggio. Il protettore deve essere posizionato nel motore in modo da ricevere la massima quantità di riscaldamento dagli avvolgimenti, non solo per il funzionamento, ma anche per le condizioni di rotore in stallo. La posizione migliore dipende dalla struttura del motore. Il protettore può essere collocato nello scudo d'aria, nella campana o eventualmente nel ferro dello statore. Preferibilmente, dovrebbe trovarsi nell'unità di scarico.
