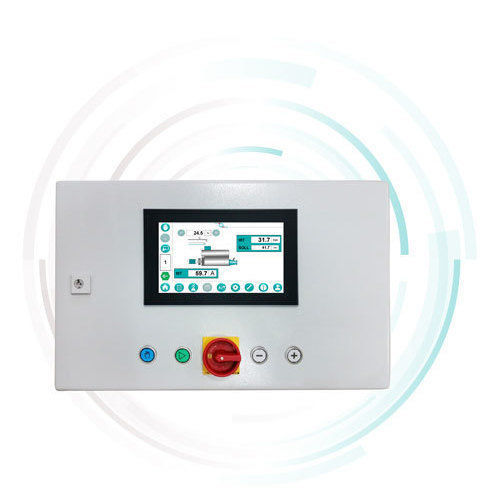

Unità di controllo elettronico programmabile NOVATRONIC C3

per selezionatrice ponderaleembeddedper telecomando

Panoramica del prodotto
La NOVATRONIC C3 è un'unità di controllo elettronica completamente personalizzabile di Sensor Control GmbH, derivata dalla consolidata Novatronic C2 e progettata per l'industria ceramica per gestire umidità e plasticità delle masse ceramiche con elevata ripetibilità.

Funzioni e vantaggi

• Plasticità uniforme: mantiene una plasticità dell'impasto costante e riproducibile, necessaria per asciugatura e cottura ottimali.
• Efficienza energetica: il controllo preciso dell'umidità consente di ridurre i consumi energetici e i costi operativi.
• Semplicità d'uso: interfaccia intuitiva per rapide regolazioni in diverse condizioni di produzione.

Controllo
La NOVATRONIC C3 è basata su PLC ed è adatta a macchine singole e linee di produzione fino a cinque unità di trattamento (es.: mulini a vasca, alimentatori a setaccio rotante, impastatrici ad asse singolo/doppio che alimentano estrusori). I seguenti parametri possono essere usati per regolare l'aggiunta di acqua, vapore e materiali secchi:

• umidità [%]
• consumo di corrente [A]
• plasticità [%]
• temperatura [°C]
• peso [kg]
• portata materiale [cm3]
• rilevamento livello [%]
• velocità nastro [ms-1]

Il cliente può scegliere l'hardware PLC tra SIEMENS S7 o B&R. Sono supportati controllo ad anello singolo, a cascata e, in combinazione con pese nastro, controllo anticipato (feed‑forward).

Analisi
I dati misurati vengono archiviati in un database e visualizzati graficamente per la valutazione del processo. Oltre ai parametri di controllo, è possibile memorizzare i seguenti dati:

• consumo acqua / vapore [L]
• temperatura acqua / vapore [°C]
• portata acqua / vapore [Lh-1]
• consumo materiale [kg]
• potenza attiva [Ws]
• profilo di carico [W]

Rete
Tutti i dati misurati possono essere importati nella rete aziendale tramite una connessione VPN protetta per garantire la sicurezza dei dati. Sono possibili operazioni da mobile e da ufficio. Sono disponibili servizio e diagnostica remota tramite connessione a banda larga con comunicazione visiva e acustica tra cliente e tecnico.

Novatronic C2+ (versione avanzata)
La Novatronic C2+ è una versione avanzata, basata su PLC, progettata per regolare singole unità di trattamento e compatibile dimensionalmente con la C2 per una sostituzione 1:1. Punti principali:

• misurazione del consumo elettrico dell'unità selezionata (obbligatoria)
• possibilità di collegare variabili di controllo (es. pesa nastro, sensore di umidità all'ingresso) e misure aggiuntive (pressione tramite plastometro, umidità in uscita, temperatura opzionale) per controllo a cascata
• gestione fino a tre valvole (1x valvola impulso, 2x valvole di controllo) con override manuale; due contatti di allarme privi di potenziale
• integrazione con pese nastro per controllo feed‑forward e accoppiamento con sensori di plasticità e umidità secondo il compito di misura
• fornibile completo di unità di dosaggio acqua e vapore o come dispositivo singolo per integrazione con periferiche esistenti

Specifiche tecniche

• Marca: Sensor Control GmbH
• Modello commerciale: NOVATRONIC C3 (famiglia Novatronic, incl. C2+)
• Tecnologia: controllo PLC (scelta cliente: SIEMENS S7 o B&R)
• Applicazione: macchine singole e linee produttive (fino a 5 unità: mulino, impastatrice, alimentatore a setaccio, unità a vuoto, alimentazione estrusore)
• Variabili misurabili: umidità [%], plasticità [%], corrente [A], temperatura [°C], peso [kg], portata materiale [cm3], rilevamento livello [%], velocità nastro [ms-1]
• Registrazione / analisi: consumo acqua/vapore [L], temperatura [°C], portata [Lh-1], consumo materiale [kg], potenza attiva [Ws], profilo di carico [W]
• Rete: VPN sicura, accesso mobile/ufficio, diagnostica remota
• Uscite / dosaggio: aggiunta controllata di acqua, vapore e materiale secco (anello singolo, cascata o feed‑forward)
• Specifiche C2+: fino a 3 valvole, 2 contatti d'allarme privi di potenziale, opzioni cascata/feed‑forward
