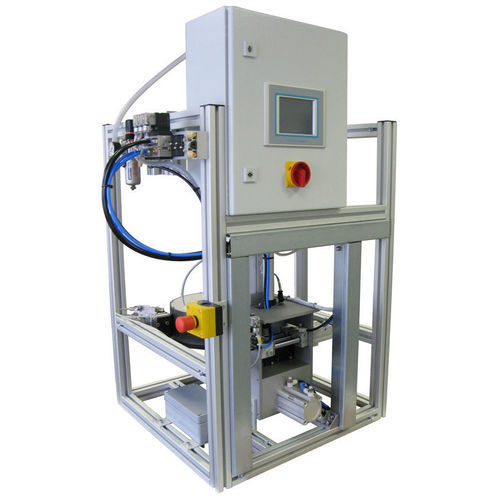

Unità di campionamento per prodotti sfusi SPC series

per solidia tazza rotanteautomatica

Panoramica del prodotto
Oggi un sistema automatico di prova della sabbia è indispensabile per un moderno impianto di preparazione della sabbia. SPC è un sistema di misura universale con campionamento selettivo per controllare il funzionamento dei miscelatori a batch. Il sistema estrae piccoli campioni rappresentativi di sabbia in flusso, prepara il campione in un contenitore di prova cilindrico ed esegue prove automatizzate per permettere correzioni di dosaggio per il lotto successivo.

SPC II — installazione in corrispondenza di un punto di trasferimento della nastro trasportatore
Per installazione in un punto di trasferimento: il sistema standard SPC II viene preferibilmente installato al punto di trasferimento tra il miscelatore e la linea di formatura. Un piatto rotante in miniatura estrae continuamente piccole quantità di sabbia dal flusso e riempie un contenitore di prova cilindrico (Diametro 50 mm, Altezza 100 mm). Il campione viene testato per la compattabilità e, opzionalmente, per la resistenza a compressione o a taglio, il contenuto di umidità e la temperatura. Il numero di campioni per lotto è regolabile. Il sistema presenta un numero limitato di componenti mobili, garantendo lunga durata e basse esigenze di manutenzione.

SPC III — campionamenti direttamente dal miscelatore
Per installazione su miscelatore con unità di campionamento e preparazione: SPC II con unità di campionamento/preparazione viene montato direttamente sul miscelatore. SPC III è adatto per miscelatori con tamburo fisso e richiede un'apertura nella parete del tamburo di circa 70 mm. Il campione di sabbia viene preparato e quindi depositato nel contenitore di prova cilindrico. Sono disponibili le stesse misure del sistema standard.

SPC IV — campionamento da nastro trasportatore
Per installazione su nastro trasportatore con dispositivo meccanico di campionamento: questo sistema è costituito dal sistema standard dotato di un dispositivo meccanico in grado di estrarre campioni di sabbia direttamente dal nastro. Il dispositivo meccanico può essere progettato in modi diversi per soddisfare le esigenze del cliente. Il sistema esegue le stesse prove del sistema standard.

Parametri misurati

• Compattabilità
• Resistenza a compressione (opzionale)
• Resistenza a taglio (opzionale)
• Tenore d'umidità (opzionale)
• Temperatura (opzionale)

Progettazione e caratteristiche

• Modello base modulare che consente l'installazione in varie posizioni (punto di trasferimento, direttamente sul miscelatore, campionamento da nastro).
• Campionamento selettivo/continuo tramite piatto rotante in miniatura (SPC II) o dispositivi meccanici (SPC IV) o unità integrata di campionamento su miscelatore (SPC III).
• Pochi componenti in movimento per lunga durata e bassa manutenzione.
• Numero di campioni per lotto regolabile.
• Capacità di feedback automatizzato per correggere aggiunte di acqua e bentonite ai lotti successivi in base ai valori misurati.

Caratteristiche tecniche / specifiche

• Modello / serie: SPC
• Dimensioni contenitore di prova: diametro 50 mm, altezza 100 mm
• Apertura richiesta nel tamburo del miscelatore per SPC III: circa 70 mm
• Posizioni tipiche di installazione: punto di trasferimento nastro (SPC II), direttamente su miscelatore (SPC III), campionamento da nastro con dispositivo meccanico (SPC IV)
• Valori misurati: compattabilità; opzionale: resistenza a compressione/taglio, tenore d'umidità, temperatura
• Metodo di campionamento: estrazione continua tramite piatto rotante in miniatura o campionatore meccanico o unità integrata di campionamento/preparazione su miscelatore
• Frequenza di campionamento / numero di campioni per lotto: regolabile
• Costruzione: modulare, pochi componenti mobili, progettata per bassa manutenzione e lunga vita utile
