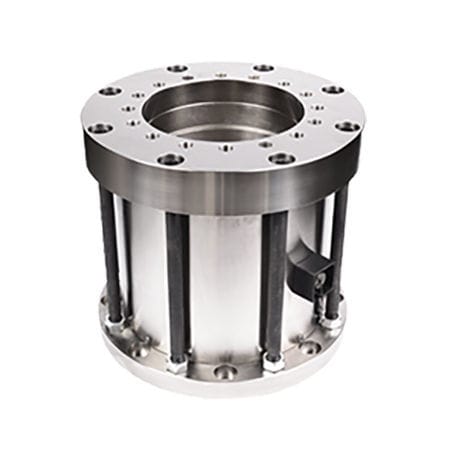

Cella di carico a trazione CSM 3.1

a forma di ciambellasu misura

Cella di carico anulare di grande capacità con foro passante Riferimento: Cella di carico standard su misura con alta precisione e grandi dimensioni progettata per un laboratorio ufficiale europeo di prove sui materiali dell'ingegneria civile. Di forma tubolare, le sue dimensioni sono state definite sulla base della macchina di prova del cliente. La durezza delle superfici dei cuscinetti, la scelta degli acciai e i loro trattamenti termici sono stati definiti in base alla precisione richiesta. Un set di anelli e di aste di supporto permette la manipolazione. L'applicazione primaria di questo sensore è per lo studio della tensione e della resistenza alla fatica di strutture di ingegneria civile come i ponti. Speifications : Campo di misura : 30MN (3000 t) Precisione : Classe certificata "1" secondo ISO376 Altezza : 811 mm Diametro del foro centrale : 505 mm Diametro esterno : 800 mm Peso: 1.170 kg Segnale di uscita : 6mV/V
