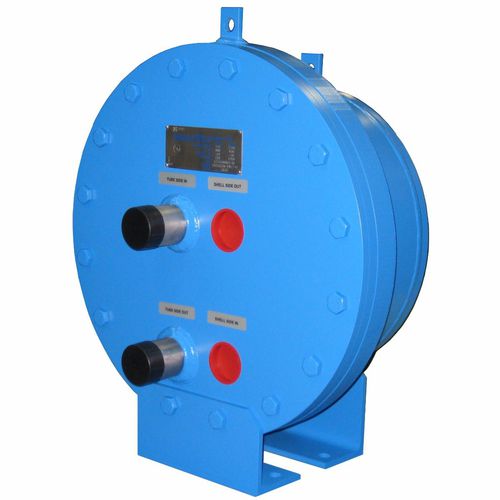

Uno scambiatore di calore a tubi elicoidali è un gruppo di serpentine inserito in un guscio compatto che ottimizza l'efficienza del trasferimento di calore e lo spazio. Ogni gruppo a spirale Sentry è dotato di giunti saldati tra tubo e collettore per garantire durata e resistenza. Il gruppo serpentino è saldato a una testa e inserito in un guscio compatto. Gli spazi o gli interstizi tra le bobine del fascio di tubi a spirale diventano il percorso del flusso sul lato del mantello.
Il profilo di una spirale è compatto e si adatta a un ingombro minore rispetto a un design a guscio e tubo. Poiché il fascio di tubi è arrotolato, lo spazio necessario per la rimozione del fascio di tubi è notevolmente ridotto.
Quando è richiesto materiale esotico, uno scambiatore di calore a tubi elicoidali riduce al minimo il materiale utilizzato, poiché i collettori sostituiscono i canali, le teste e i tubi di una struttura a fascio tubiero convenzionale. Il lato del mantello è solitamente più piccolo rispetto a un progetto a fascio tubiero analogo e non sono necessari supporti per i tubi o divisori di passaggio.
Timbrato ASME su richiesta.
Vantaggi
Design ottimale per fluidi/gas corrosivi
Capacità di condensazione del vapore/depurazione dei gas
Elevata resistenza agli shock termici e idraulici
Numerose configurazioni di percorso del flusso e di connessione
Compatto e leggero; facile da installare
---
