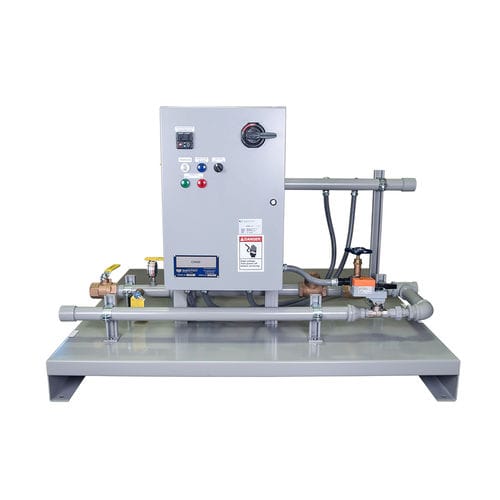

La variazione della temperatura dell'acqua può causare gravi problemi di raffreddamento dei campioni. Tuttavia, il flusso di acqua di raffreddamento può essere insufficiente a causa della bassa pressione alla fonte o di una caduta di pressione eccessiva nelle tubazioni di alimentazione. Anche la variazione stagionale della temperatura dell'acqua di servizio dell'impianto influisce sulla stabilità della temperatura del campione e sulle letture dell'analizzatore. Uno skid di miscelazione dell'acqua di raffreddamento Sentry CWMS può risolvere questi problemi. Lo skid di miscelazione dell'acqua di raffreddamento CWMS fornisce un raffreddamento secondario del campione senza un refrigeratore meccanico. Mantiene una temperatura costante nel circuito dell'acqua di raffreddamento verso i raffreddatori dei campioni utilizzando l'acqua fredda o refrigerata disponibile e riducendo al minimo l'uso di acqua o di fonti di acqua di pozzo.
Lo skid di miscelazione dell'acqua di raffreddamento CWMS è dotato di una pompa di ricircolo dell'acqua che consiste in una pompa centrifuga con un motore TEFC trifase collegato direttamente. Le pompe sono dotate di valvole di isolamento in ingresso e in uscita e di raccordi/flange per facilitare la manutenzione della pompa. Il controllo della temperatura è costituito da un regolatore elettronico e da una valvola a sfera modulante in grado di controllare entro ±1° F (0,5°C). Il regolatore ha un'indicazione digitale del set point del regolatore e della temperatura del fluido. Una linea di collegamento dell'acqua di reintegro è dimensionata per gestire l'intera portata dell'acqua di ricircolo. È prevista una valvola di isolamento manuale per i periodi in cui il sistema non è in funzione.
Vantaggi
Raffreddamento secondario dell'assetto senza un refrigeratore meccanico
Mantiene una temperatura costante nell'anello di raffreddamento dell'acqua verso i raffreddatori dei campioni
Utilizza l'acqua fredda o refrigerata disponibile
Riduce al minimo l'utilizzo di acqua o di fonti di acqua di pozzo
Controllo di ± 1ºF (0,5ºC)
---
