Impianto di flottazione ad aria disciolta DAF

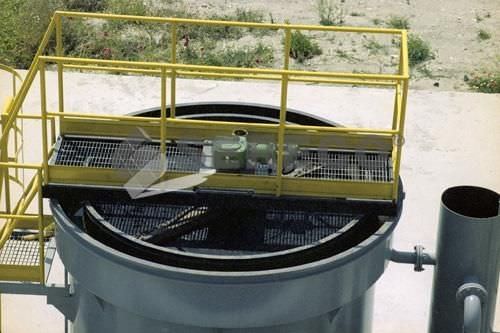

Il tipo DAF è costituito da un sistema completo di pressurizzazione, coni di alimentazione/es-pansione in numero dipendente dalle dimensioni della vasca, vasca di flottazione, deflettori, stramazzi e canalette per l’allontanamento dell’acqua chiarificata, un sistema di raccolta del flottato e un quadro elettrico di comando e controllo di tutte le apparecchiature. I modelli più piccoli (DAF 24, DAF 32, DAF 45 e DAF 61) hanno una vasca di flottazione circolare, un solo cono di alimentazione/espansione centrale e il fondo della vasca tronco-conico al fine di convogliare al centro, per gravità, il fango sedimentato e di qui evacuarlo con opportune tubazioni. Il sistema di raccolta del flottato è costituito da un grigliato fisso, una serie di raschie di superficie, che grazie a un robusto motoriduttore si muovono di moto circolare, e una tramoggia di raccolta/evacuazione flottato. I modelli più grandi, invece, sono costituiti dalla vasca di flottazione di sezione rettangolare, più coni di alimentazione/espansione e il fondo costituito da più tramogge per lo scarico dei fanghi. Il sistema di raccolta del flottato è costituito, in questo caso, da un raschiatore a catena di superficie. Questo sistema permette vasche di flottazione di qualsiasi capacità. La vasca può essere realizzata in carpenteria metallica o calcestruzzo.
