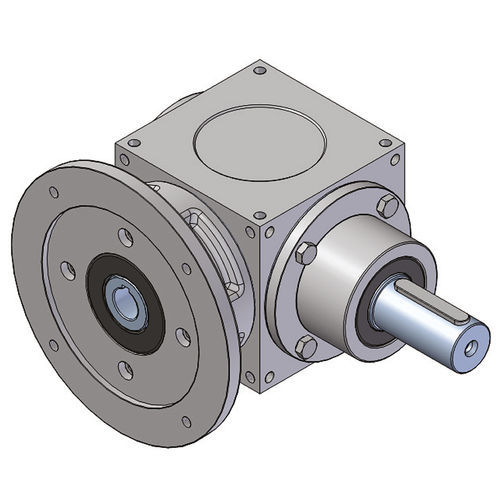

Riduttore a coppia conica BG MF M1/S1/R1 Series

ad assi ortogonaliad albero cavoad alta prestazione

Rinvii angolari a coppia conica ad elevate prestazioni e dimensioni compatte. Idonei per funzionamento anche ad alta velocità di entrata fino a 3000 g/min, con ridotto livello di rumorosità ed alto rendimento. Sistema modulare che consente più esecuzioni con uscite supplementari, fino a 6 alberi. Gli ingranaggi della coppia conica sono eseguiti in acciaio legato di alta qualità. Tagliati secondo il sistema spiroidale GLEASON, sono cementati, temperati e rodati con lappatura in coppia sulla generatrice. L’accurata e consolidata tecnologia di fabbricazione degli ingranaggi consente di ottenere coppie coniche contrassegnate per funzionamento a basso livello di rumore ed alto rendimento. Serie BG MF M1/S1/R1 entrata con attacco motore IEC e uscita con albero sporgente: 6 grandezze disponibili Rapporti di riduzione da 1:1 a 1:4 Carcassa a design cubico con 6 facce lavorate, ciascuna provvista di 4 fori di fissaggio filettati ciechi Coperchi e mozzi di supporto alberi lavorati con diametro di centraggio in tolleranza f7 verso l’esterno Caratteristiche: Gioco di ingranamento angolare su albero uscita max. 10’ di grado (standard); a richiesta è disponibile il controllo del gioco angolare, mediamente inferiore a (5 …6)’ di grado. Cuscinetti standard di serie: cuscinetti a rulli conici per tutti gli alberi solidi e l’albero cavo di uscita; cuscinetti a sfere per gli alberi cavi di entrata per accoppiamento motore. Lubrificazione con grasso a vita per applicazioni con velocità entrata ridotta. Lubrificazione con olio sintetico a richiesta e nei casi di elevata velocità entrata.
