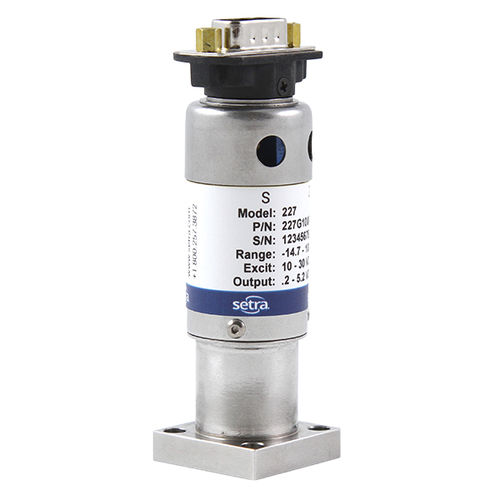

Trasduttore di pressione assoluta 227

analogicoin acciaio inossidabilerinforzato

Il trasduttore Modello 227 di Setra è progettato per le bacchette e i pannelli per gas a blocco modulari ad alta densità richiesti dagli attuali utensili da 300 mm. L'ingombro del Modello 227 di 1-1/8'' ottimizza lo spazio prezioso e il suo design robusto lo rende ideale per le misurazioni di pressione che richiedono stabilità a lungo termine, elevata precisione ed eccezionale insensibilità agli estremi ambientali. A differenza di molti altri modelli con un grande volume di cavità morta, il 227 ha una piccola camera del sensore spazzata per facilitare lo spurgo. Tutte le parti bagnate sono in acciaio inox 316L VIM/VAR passivato a 5 Ra (7 Ra. max.), che elimina le irregolarità superficiali e fornisce la chimica superficiale adeguata per la resistenza alla corrosione, assicurando una distribuzione del gas priva di contaminanti. Disponibile con uscita a 5 VDC, 10 VDC o 4-20 mA, il Modello 227 offre una precisione di ±0,25% del fondo scala o ±1,0% della lettura. Il Modello 227 viene fornito con una base di interfacciamento per il montaggio a terra da 1-1/8" con guarnizione a C o a W, con la possibilità di scegliere tra un cavo multi-conduttore, un connettore a baionetta a 4 pin e un connettore D-sub a 9 o 15 pin per la terminazione elettrica. Abbinato al display ruotabile da 1-1/8'' del modello 327, questo pacchetto offre il massimo in termini di misurazione e visualizzazione della pressione. L'accesso laterale alle regolazioni di zero e span sotto il coperchio protettivo rotante e la scelta di campi di pressione assoluta, relativa o composta completano questo design unico. Principio di funzionamento Il sensore a capacità variabile brevettato da Setra è dotato di un diaframma in acciaio inox 316L e di una piastra elettrodica isolata. Tra il corpo del sensore e la piastra dell'elettrodo si forma un condensatore variabile. Un aumento della pressione provoca un leggero arrotondamento del diaframma, che fa diminuire la capacità.
