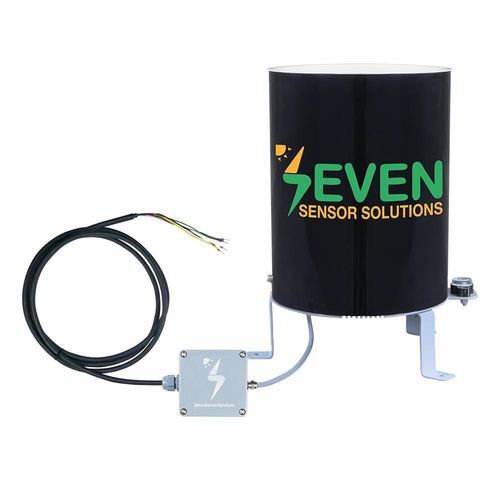

Pluviometro con secchiello ribaltabile 3S-RG-MB

200 cm2con interfaccia RS-485Modbus RTU

Panoramica del prodotto
Il SEVEN 3S-RG-MB è un pluviometro a secchio basculante che misura le precipitazioni su un'area di raccolta di 200 cm² mediante meccanismo a secchio e relè reed. Gli impulsi di misura vengono trasmessi via RS485 con protocollo Modbus RTU. Il sensore combina componenti anodizzati resistenti all'acqua di mare e parti in Plexiglass ed è fornito con cavo LIYY da 3 m resistente ai raggi UV e agli agenti atmosferici.

Specifiche tecniche

• Codice articolo: 3S-RG-MB
• Tipo di sensore: Pluviometro a secchio basculante
• Area di raccolta: 200 cm²
• Campo di misura: 600 mm/h
• Risoluzione: 0,2 mm
• Precisione: ±1% (0–30 mm/h); ±2% (30–100 mm/h); ±5% (100–600 mm/h)
• Uscita dati: RS485 fino a 38400 Baud
• Protocollo di comunicazione: Modbus RTU
• Alimentazione: 12–30 V DC
• Consumo: 35 mA @ 24 V DC
• Connessione elettrica: cavo LIYY 3 m, resistente a UV e intemperie
• Temperatura di funzionamento: 0°C a +85°C
• Dimensioni: Ø 160 x 257 mm
• Dimensioni scatola di connessione: 70.2 x 82 x 55 (L x l x H)
• Peso: 1,4 kg
• Grado di protezione: IP65
• Materiale involucro: Plexiglass
• Materiale scatola di connessione: ABS

Come funziona
Il dispositivo conta i ribaltamenti del secchio (risoluzione 0,2 mm) rilevati tramite relè reed; ogni ribaltamento genera un impulso trasmesso via RS485 (Modbus RTU) permettendo a datalogger e sistemi di supervisione di calcolare la pioggia cumulata e l'intensità sull'area di 200 cm².

Applicazioni

• Meteorologia
• Idrologia
• Agricoltura
• Monitoraggio impianti fotovoltaici (PV)
• Misurazioni industriali dell'intensità delle precipitazioni

Perché scegliere i sensori SEVEN

• Soluzione costo-efficace per monitoraggio industriale e ambientale, inclusi impianti PV.
• Componenti anodizzati resistenti all'acqua di mare e protezione IP65 per affidabilità in esterno.
• Installazione a terra semplice con base tripode inclusa; superficie piana richiesta, senza accessori aggiuntivi.

FAQ

• Come si installa il sensore? Seguire il manuale d'uso per le istruzioni passo a passo su installazione e cablaggio.
• Il sensore include il cavo? Sì, cavo LIYY 3 m resistente a UV e intemperie incluso.
• Come si monta il 3S-RG-MB? Montaggio a terra con base tripode fornita; è richiesta una superficie livellata.
• Periodo di garanzia? 2 anni contro difetti di fabbricazione.
• Tempi di consegna? Ordini piccoli (fino a 5 pz): circa 3–4 settimane. Ordini in volume (5–100 pz): circa 7–9 settimane.
• Fascia di prezzo? Indicativa per modello Modbus RTU: 235–420 EUR.
