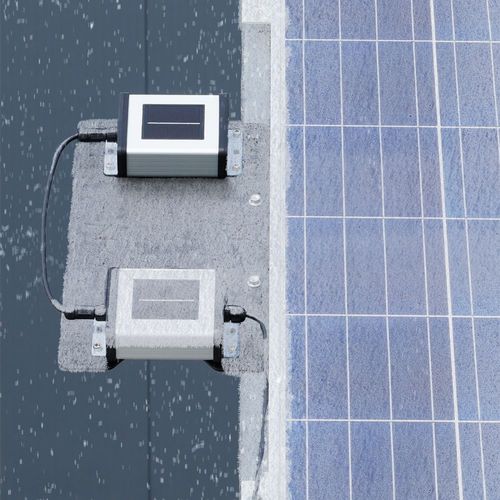

Sensore di neve 3S-SS-MB

Panoramica del prodotto
Il sensore di neve SEVEN è progettato per misurare la perdita di produzione energetica causata dalla neve sui moduli fotovoltaici. Adatto a impianti a terra e su tetto, il sensore segnala agli operatori le perdite di produzione dovute all'accumulo di neve. Una lettura dell'indice neve pari al 10% corrisponde a una perdita energetica stimata del 10% dell'impianto.

Funzionamento
Indice neve = Perdita energetica. Il sensore calcola l'indice neve dell'impianto PV confrontando i dati di irradiamento provenienti da due celle di riferimento: una coperta di neve e una libera da neve. Questo confronto fornisce un indicatore diretto della perdita di produzione causata dalla neve.

Integrazione con tracker
Il sensore SEVEN offre una soluzione dedicata per impianti fotovoltaici dotati di sistemi di inseguimento solare. Analizzando l'irradiamento delle celle di riferimento innevate e non innevate, il sensore calcola l'indice neve e comunica il valore al centro di controllo del tracker per regolare la posizione dei moduli in funzione dell'accumulo di neve, evitando movimenti del tracker non necessari.

SPECIFICHE TECNICHE
Codice articolo: 3S-SS-MB
Dati misurati: Indice neve
Risoluzione: 0,1%
Intervallo di misura: 0% – 100%
Incertezza: ≤2%
Intervallo di irradiamento: 0…1600 W/m²
Uscita dati: RS485 fino a 38400 Baud
Protocollo di comunicazione: Modbus RTU
Frequenza di uscita: 1/s
Intervallo di temperatura di esercizio: -40°C a +85°C
Umidità di esercizio: 0 a 100 %UR
Alimentazione: 22 a 30 V DC
Consumo: 0,82 A max @ 24VDC (con riscaldamento spento 0,02 A max @ 24 VDC)
Connessione elettrica: Cavo LIYYC11Y PUR da 3 m, resistente ai raggi UV e agli agenti atmosferici
Isolamento galvanico: 1000 V tra alimentazione e bus RS485
Classe di protezione: IP65
Dimensioni: 200 mm x 412 mm x 44 mm (L x P x A)
Peso: 1845 g
Calibrazione: Ogni sensore è calibrato e normalizzato sotto simulatore solare Classe AAA secondo IEC 60904-2 utilizzando una cella di riferimento calibrata da ISFH-Germany.

Caratteristiche / Specifiche tecniche

• Codice articolo: 3S-SS-MB
• Dati misurati: Indice neve
• Risoluzione: 0,1%
• Intervallo di misura: 0% – 100%
• Incertezza: ≤2%
• Intervallo di irradiamento: 0…1600 W/m²
• Uscita dati: RS485 fino a 38400 Baud
• Protocollo: Modbus RTU
• Frequenza di uscita: 1/s
• Temperatura di esercizio: -40°C a +85°C
• Umidità di esercizio: 0 a 100 %UR
• Alimentazione: 22 a 30 V DC
• Consumo: 0,82 A max @ 24VDC (riscaldamento spento 0,02 A max @ 24 VDC)
• Connessione elettrica: Cavo LIYYC11Y PUR da 3 m, resistente a UV e intemperie
• Isolamento galvanico: 1000 V tra alimentazione e bus RS485
• Classe di protezione: IP65
• Dimensioni: 200 mm x 412 mm x 44 mm
• Peso: 1845 g
• Calibrazione: Calibrato e normalizzato singolarmente sotto simulatore solare Classe AAA secondo IEC 60904-2 con cella di riferimento calibrata da ISFH-Germany
