Tester di tenuta di portata

rotativoper verifica dello stato delle guarnizioniportatile

Breve descrizione
Sistema di prova ermetico in acciaio inossidabile progettato per eseguire prove di ingressi d'acqua IPX1–IPX6. Dotato di portate regolabili, ricircolo dell'acqua in circuito chiuso, tavola rotante integrata e raccordi di prova intercambiabili conformi agli standard IP.

Descrizione generale

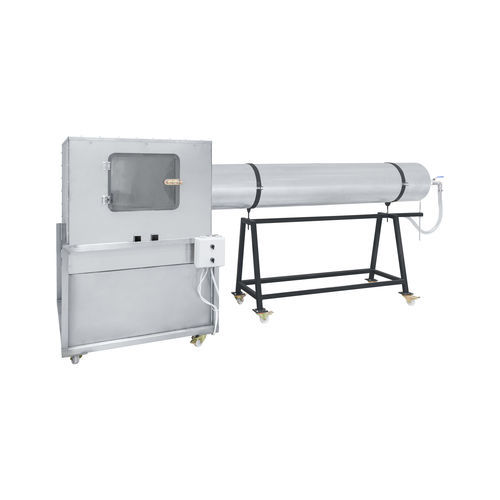

Costruzione in lamiera cromata inossidabile con serbatoio a tenuta e copertura in plexiglas per l'osservazione esterna. Tavola rotante integrata (Ø350–Ø500 mm, specificata dal cliente) per il fissaggio sicuro dei campioni. Il sistema è composto da due gruppi principali: la camera di prova e il tubo di distanza (per prove a getto d'acqua IPX5/IPX6). Il tubo di distanza comprende una manovella regolabile in altezza, un misuratore di portata e una valvola manuale per impostare e monitorare il flusso. Ugelli e raccordi di prova sono sostituibili a mano in base al tipo di prova. L'unità è mobile e si blocca in posizione per i test.

Specifiche tecniche
Dimensioni camera: 1000 × 1000 × 1500 mm (L × P × H)
Dimensioni gruppo tubo di distanza: 580 × 2500 × 1340 mm (L × P × H)
Diametro tavola rotante: Ø350–Ø500 mm (specificato dal cliente)
Tubo di distanza nominale: Ø400 mm, lunghezza 2500 mm
Motore con riduttore: 400 V / 0,18 kW / 24 rpm
Pompa: 220 V / 1,1 kW / 0–120 L/min (misuratore di portata e valvola manuale per controllo)
Alimentazione elettrica: standard 380 V / 1,3 kW (220 V opzionale)
Ricircolo acqua in circuito chiuso con portate regolabili; tutte le dimensioni possono essere personalizzate secondo le esigenze del cliente. Tutte le dimensioni in mm.

Condizioni di prova IPX (IPX1 – IPX6)

• IPX1: Acqua: dolce o pura; Durata: 10 minuti; Portata: 0,25 L/min (monitorata con misuratore, regolata tramite valvola); Velocità di rotazione: 1 rpm; Distanza: ≥200 mm tra vasca di sgocciolamento e provino; Pressione atmosferica / temperatura ambiente.
• IPX2: Acqua: dolce o pura; Durata: 10 minuti (4 × 2,5 min); Portata: 0,75 L/min; Inclinazione: fissa 15° (nessuna rotazione); Distanza: ≥200 mm tra vasca di sgocciolamento e provino; Pressione atmosferica / temperatura ambiente.
• IPX3: Acqua: dolce o pura; Durata: 5 minuti; Portata: 10 L/min ±5% (portata istantanea monitorata); Velocità di rotazione: 10 rpm (opzionale); Angolo di oscillazione del tubo: ±60° (120° totali); Distanza: circa 300 mm tra tubo oscillante e provino; Pressione atmosferica / temperatura ambiente.
• IPX4: Acqua: dolce o pura; Durata: 10 minuti; Portata: 10 L/min ±5%; Velocità di rotazione: 10 rpm (opzionale); Angolo di oscillazione del tubo: ±120° (240° totali); Distanza: circa 300 mm tra tubo oscillante e provino; Pressione atmosferica / temperatura ambiente.
• IPX5: Acqua: dolce o pura; Durata: 3 minuti; Portata: 12,5 L/min ±5% (portata istantanea monitorata); Velocità di rotazione: 20 rpm; Distanza ugello: 2,5–3 m; Pressione atmosferica / temperatura ambiente.
• IPX6: Acqua: dolce o pura; Durata: 3 minuti; Portata: 100 L/min ±5% (portata istantanea monitorata); Velocità di rotazione: 20 rpm; Distanza ugello: 2,5–3 m; Pressione atmosferica / temperatura ambiente.

Criteri di valutazione

• Dopo la prova, asciugare l'esterno e ispezionare l'interno del campione.
• Non deve essere presente acqua o umidità all'interno del dispositivo.
• I componenti elettronici devono rimanere pienamente funzionanti.
• Il dispositivo non deve presentare deformazioni fisiche dovute alla pressione.

Caratteristiche tecniche

• Costruzione: lamiera cromata inossidabile; serbatoio stagno; copertura in plexiglas; illuminazione interna.
• Tavola rotante: integrata, diametro Ø350–Ø500 mm (specifica cliente).
• Tubo di distanza: Ø nominale 400 mm, lunghezza 2500 mm; regolabile in altezza con manovella.
• Pompa: 220 V, 1,1 kW, 0–120 L/min (misuratore di portata e valvola manuale per controllo).
• Motore con riduttore: 400 V, 0,18 kW, 24 rpm.
• Alimentazione elettrica: standard 380 V / 1,3 kW (opzione 220 V disponibile).
• Sistema di ricircolo dell'acqua in circuito chiuso; portate regolabili; configurato per la gamma di prove IPX1–IPX6.
• Dimensioni: camera 1000 × 1000 × 1500 mm (L × P × H); gruppo tubo di distanza 580 × 2500 × 1340 mm (L × P × H).
• Tutte le dimensioni in mm; dimensioni della camera personalizzabili secondo le esigenze del cliente.
