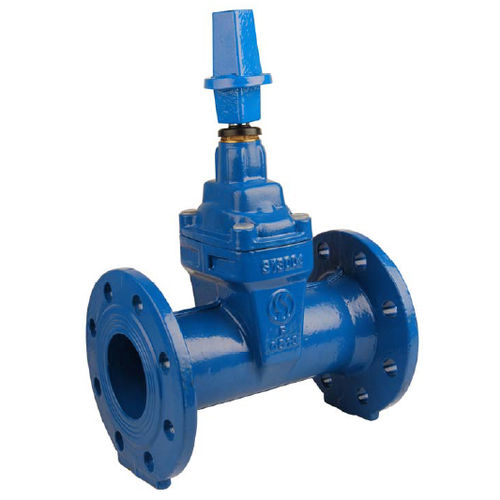

Valvola a saracinesca 185 series

con volanteper acquacon flangia

Questa unità è caratterizzata da un foro pieno e totale e ha un robusto corpo in acciaio inossidabile con uno stelo non ascendente. Si muove in senso antiorario per chiudersi con un apposito cuscinetto scorrevole fino a DN200 per facilitare il movimento del cuneo. Il corpo è in ferro duttile rivestito in EPDM con posizionamento del tallone e senza zona di ritenzione È dotato di una protezione del cofano in NBR con 3 o-ring in NBR sullo stelo e la possibilità di cambiare la guarnizione dello stelo sotto pressione. La verniciatura epossidica è di un colore 5005 di 250pm di spessore con uno strato di polvere sullo stelo e un'unità di trasmissione quadrata. Questo prodotto è certificato ISO PN10/16. SPECIFICHE : - Alesaggio completo e totale - Stelo non ascendente in acciaio inox - Clockwtse da chiudere (CTC) - Tampone scorrevole ( per facilitare il movimento del cuneo ) fino a DN200 - Cuneo in ferro duttile EPDM - Nessuna area di ritenzione - Posizionamento del tallone - N Guarnizione del cofano motore - Viti protette dal cofano motore - 3 NBR O-ring sullo stelo - Possibilità di cambiare la guarnizione dello stelo sotto pressione da DN80 a DN1000 - Verniciatura epossidica RAL 5005 colore 250 pm spessore - Spolverino su stelo - Flange PN10/16 R.F. UTILIZZO : - Per la distribuzione dell'acqua - Temperatura minima e massima Ts : - 10°C a + 70°C - Pressione massima Ps : 16 bar per valvole flangiate PN16 fino a DN400 - Pressione massima Ps : 10 bar per valvole flangiate PN10 da DN200 a 1000
