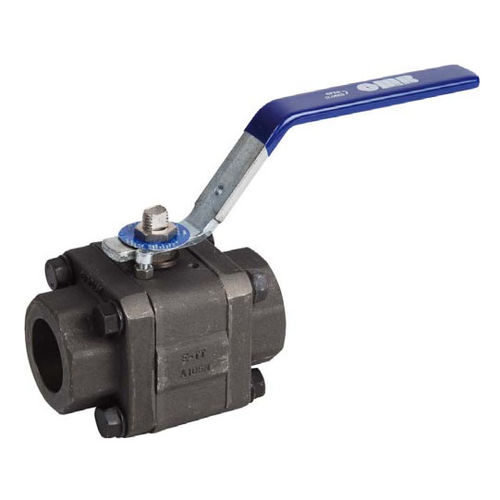

Valvola a sfera 745 series
a levacon volantedi distribuzione

valvola a sfera
valvola a sfera
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a sfera
Azionamento
a leva, con volante
Funzione
di distribuzione
Tipo di fluido
per vapore, per aria compressa
Corpo
3 pezzi, in acciaio al carbonio, PTFE, in acciaio battuto, in grafite
Applicazioni
per l'industria chimica, per applicazioni petrolifere, per applicazioni farmaceutiche
Altre caratteristiche
ISO, a passaggi integrali, antistatica, ATEX, antincendio
DN

Min.: 0,5 in

Max.: 2 in

Pressione

136 bar
(1.972,5 psi)

Temperatura

Min.: -29 °C
(-20 °F)

Max.: 220 °C
(428 °F)

Descrizione

Valvola di sicurezza a 3 pièces forgiata in acciaio al carbonio completamente incapsulata con foro pieno per l'industria chimica, petrolchimica, installazione idraulica, riscaldamento, distribuzione dell'acqua, aria compressa. Valvola di sicurezza con certificato di sicurezza antincendio API 607 per ridurre i rischi in caso di incendio. Guarnizione in grafite e PTFE riempita con guarnizione della sede in vetro sullo stelo, PTFE riempito con sede in vetro. Compatibile con atmosfere esplosive, ATEX Zona 1&21 e Zona 2&22 grazie al dispositivo antistatico. 3 pièces tipo Swing. Manipolazione con dispositivo di bloccaggio, a richiesta possibile con volantino o impugnatura a T. Grazie alla piastra ISO 5211 è possibile installare un attuatore sulla valvola. SPECIFICHE : - Alesaggio completo - Stelo anti soffiaggio - Imballaggio con anelli elastici - Doppia tenuta sullo stelo in PTFE riempito con guarnizione in fibra di vetro al 25% e O ring FKM - Doppia tenuta tra il corpo e le estremità mediante O-ring FKM e guarnizione in grafite - Dispositivo antistatico - Fire safe secondo l'API 607 versione 4 - Atex - Con tampone di montaggio ISO 5211 - Bulloni completamente incapsulati - Classe 800 - A richiesta : dispositivo di bloccaggio. volantino o maniglia a T UTILIZZO : - Industrie chimiche e farmaceutiche, industrie petrolchimiche, impianti idraulici, compressi - Vapore : 16 bar massimo - Temperatura minima e massima Ts : da -29°C a + 220°C - Pressione massima Ps : 136 bar ( vedi grafico sotto )

---
