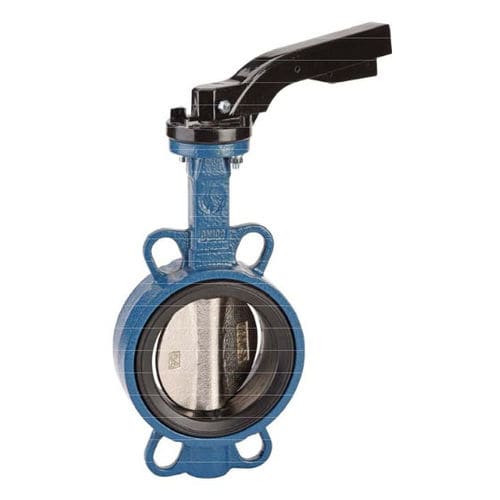

Valvola a farfalla 1121 seriesa levadi isolamentoper acqua
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- a farfalla
- Azionamento
- a leva
- Funzione
- di isolamento
- Tipo di fluido
- per acqua, per olio, per idrocarburi, per aria compressa, per gas naturale
- Corpo
- wafer, in ghisa, in acciaio inox, PTFE, in EPDM
- Altre caratteristiche
- ISO
- DN
Max.: 500 mm
(19,685 in)Min.: 40 mm
(1,575 in)- Pressione
10 bar, 16 bar
(145 psi, 232,1 psi)- Temperatura
Max.: 80 °C
(176 °F)Min.: -10 °C
(14 °F)
Descrizione
La valvola a farfalla per wafer della serie 1121 è stata progettata con dimensioni del collo allungate per scopi di isolamento speciali. Utilizza il tampone di montaggio ISO 5211 e le flange ISO PN 10/16 e ISO PN20 ANSI150. Questo gruppo è integrato con stelo completo a croce, doppia guarnizione in politetrafluoroetilene e anello elastico in gomma nitrile-butadiene vulcanizzato. Un raccordo a leva è impiegato con uno schema di bloccaggio che permette 10 distinti allineamenti.
SPECIFICHE ;
- Collo lungo per l'isolamento
- Tampone di montaggio ISO 5211
- Tipo di wafer
- Tra le flange PN6 da DN40 a 150 e per DN300. PN10/16 da DN32 a 600. Classe 150 (PN20) da DN40 a 600
- Tra le flange JIS10K da DN40 a 300
- Tra le flange PN10 da DN 700 a DN1200
- Stelo a passaggio totale fino a DN600
- Con leva a 10 posizioni e dispositivo di bloccaggio fino a DN150
- Doppia guarnizione in PTFE sullo stelo fino a DN600
- Malattia dell'acciaio inossidabile
- Verniciatura epossidica RAL003 Spessore 80 micron
- Sedile in EPDM vulcanizzato
UTILIZZO:
- Acqua fredda e calda. acqua di mare. acqua demineralizzata. alcool. latte di calce, mercurio, alcalini. idrossido di soda
- Temperatura minima e massima Ts : - 15°C a + 110°C ( 130°C temporanemente )
- Pressione massima Ps : 16 bar fino a DN300.10 bar oltre
---
