La serie 313 ha due tipi che sono del tipo a pistone o a sfera. Il tipo a pistone ha la molla SS 302, mentre il tipo a sfera non ne ha una. L'unità è realizzata in acciaio al carbonio o in acciaio inossidabile
I tipi in acciaio al carbonio hanno la stellite Vz, che garantisce la resistenza del sedile. I tipi in acciaio inossidabile hanno il Trim 10 standard SS 316. L'unità ha un peso di 800 libbre.

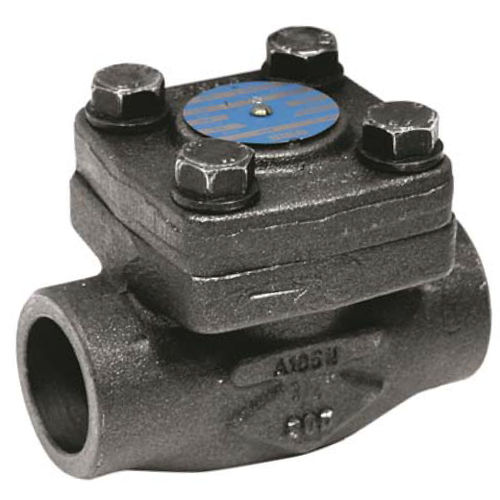

Valvola di ritegno in acciaio al carbonio forgiato TRIM8 SW Classe 800 foro standard per l'industria petrolifera, vapore, olio e gas e alta pressione.
Tipo a pistone e cofano imbullonato.
Guarnizione del coperchio in acciaio inox + grafite.
Compatibile con atmosfere esplosive, ATEX Zona 1&21 e Zona 2&22.
SPECIFICHE :
- rispettare la direzione del flusso (indicata dalla freccia)
- Foro standard
- Tipo di pistone
- Solo posizione orizzontale
- Cofano imbullonato
- Acciaio al carbonio forgiato A105N
- Vi stellite ( Trim 8 )
- Classe 800
- Protezione ai fosfati. Spessore 5 pm
UTILIZZO:
- Industria petrolifera. vapore. alta pressione
- Temperatura minima e massima Ts : - 29°C a + 425°C
- Pressione massima Ps : 136 bar ( vedi grafico )
---
