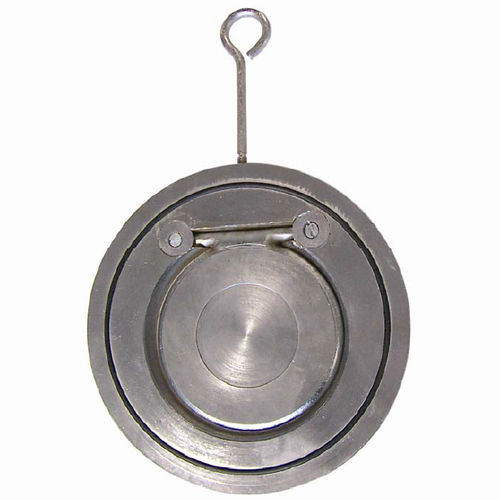

Valvola di ritegno a battente in acciaio inossidabile Wafer per l'industria chimica e farmaceutica, petrolchimica e idraulica.
Corpo e dise in acciaio inox con sede FKM.
Tipo di wafer con lunghezza ridotta e con un occhio di sollevamento rimovibile per una facile installazione.
SPECIFICHE :
- Valvola di ritegno a battente per wafer
- Posizione verticale con fluido ascendente o orizzontale (rispettare la direzione del flusso indicata dalla freccia)
- Tra le flange PN1Û/16 fino a DN150. PN16 oltre e classe 150 (PN20) da DN100 a 400
- Con occhiello di sollevamento rimovibile
- Lunghezza corta
- Soluzione economica
- Malattia monoblocco e stelo per una migliore resistenza meccanica
- Guarnizione corpo integrato
UTILIZZO :
- Industrie chimiche e farmaceutiche, industrie petrolchimiche, impianti idraulici
- Temperatura minima e massima Ts : - 10°C a + 180°C
- Pressione massima Ps : 16 bar fino a DN 200 induded e 10 bar oltre
- Non utilizzare con velocità pulsante
- Velocità massima : 3 M. I Sec.
L GRAFICO DELLE PERDITE :
CONNESSIONE :
- Corpo in acciaio stamless con guarnizione FKM tra le flange PN10/16 fino a DN150. PN16 oltre rif. 365 DN40 fino a DN 600
- Corpo in acciaio senza stami con guarnizione FKM tra le flange PN10 Rif. 365401 e 365451 da DN400 a DN 450
- Tra le flange classe 150 PN20 possibile da DN100 a 400
---
