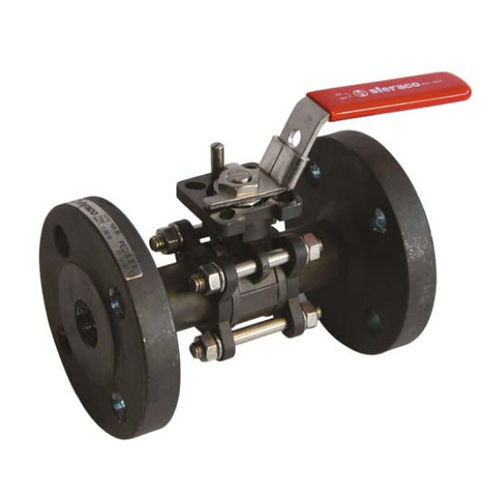

Valvola a sfera 710 series
a levadi distribuzioneper aria compressa

valvola a sfera
valvola a sfera
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a sfera
Azionamento
a leva
Funzione
di distribuzione
Tipo di fluido
per aria compressa
Corpo
con flangia, 3 pezzi, in acciaio inox, in acciaio al carbonio, in acciaio, PTFE, in grafite
Applicazioni
per l'industria chimica, per applicazioni petrolifere, per applicazioni farmaceutiche
Altre caratteristiche
ISO, ad alta prestazione, a passaggi integrali, antistatica, ATEX
DN

Min.: 15 mm
(0,591 in)

Max.: 100 mm
(3,937 in)

Pressione

40 bar
(580,2 psi)

Temperatura

Min.: -20 °C
(-4 °F)

Max.: 220 °C
(428 °F)

Descrizione

Le serie 710, prodotte da Sferaco, sono valvole a sfera a 3 pezzi con flangia. Sono dotate di un foro pieno, di uno stelo anti soffiaggio, di un pacco premistoppa con rondella elastica e di un dispositivo di bloccaggio. L'unità è anche integrata con il cuscinetto di montaggio am OSP 5211 ed è anche riempita con PTFE, ed ha una sede in acciaio inossidabile. Valvola di sicurezza a 3 pièces in acciaio al carbonio con foro pieno per industrie chimiche, petrolchimiche, impianti idraulici, riscaldamento, distribuzione dell'acqua, aria compressa. Emissione fuggitiva secondo TA LUFT per un'eccellente tenuta sullo stelo e per evitare perdite esterne. PTFE riempito con guarnizione in grafite, guarnizione ad anello FKM e PTFE con sede in acciaio inossidabile. Compatibile con atmosfere esplosive, ATEX Zona 1&21 e Zona 2&22 grazie al dispositivo antistatico. Grazie alla piastra ISO 5211 è possibile installare un attuatore sulla valvola. SPECIFICHE : - Alesaggio completo - Stelo anti soffiaggio - Confezione di ghiandole spécial con rondella elastica - Dispositivo antistatico da DN15 a 32. doppio dispositivo antistatico (bail tra corpo-fusto e sfera-fusto) da DN40 a 100 - PTFE riempito con sede in acciaio senza stami - Dispositivo di bloccaggio - Coperchio maniglia blu possibile - Tampone di montaggio ISO 5211 - Tipo 3 pièces UTILIZZO : - Industrie chimiche e farmaceutiche, industrie petrolchimiche, impianti idraulici, aria compressa - Vapore : 18 bar massimo - Vuoto : 10-2 tonr - Temperatura minima e massima Ts : da -20°C a + 220°C - Pressione massima Ps : 40 bar ( vedi grafico )

---
