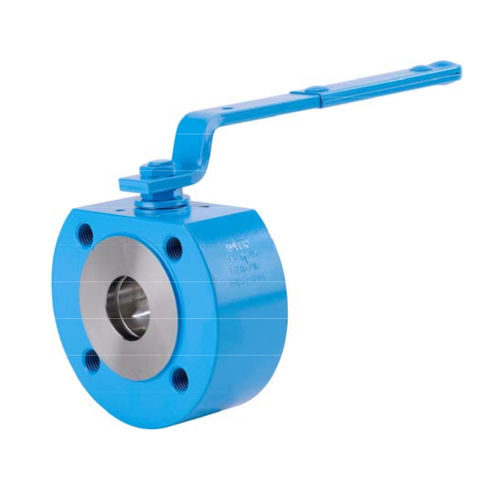

Valvola wafer 720 series

a sferaa levaidraulica

La valvola a sfera per wafer Lauridsen Adler tipo FA1/FA2/FB1/FB2 ha un foro pieno ed è dotata di un cuscinetto di montaggio ISO 5211. La valvola tipo wafer ha uno stelo anti soffiaggio. Nel mezzo hanno la flangia RF ISO PN40 fino a DN80 e le flange ISO PN16 sopra. Il dispositivo è doppio antistatico. La valvola comprende una sfera con corpo staccabile. La flangia ha fori filettati. Le emissioni fuggitive sono secondo ISO 15848-1 : 2003 Classe A. Lo stelo ha 3 anelli di chevron in PTFE riempiti di grafite. Ha anelli di tenuta elastici. Il corpo è in acciaio al carbonio forgiato o in acciaio inossidabile. Ha un corpo cavo per DN125. Ha una vernice epossidica poliammidica blu RAL5012 con spessore di 35p per i tipi di acciaio al carbonio. SPECIFICHE : - Alesaggio completo - Anti soffiaggio - stelo - Con tampone di montaggio ISO 5211 - Tipo di wafer - Tra le flange R.F. PN40 fino a DN80. PN16 oltre - Doppio dispositivo antistatico - Sicurezza antincendio secondo ISO 10497 (marcatura ISO-FT) - Cauzione del contenuto con corpo estraibile - Con scarico - foro nel bail da DN50 a DN250 ( - situato - nella - parte superiore del - bail per evitare sovrapressione in esso - ) - Machinmg di - la sede per la pressione - scarico DN65 a DN250 (rispetto - la direzione del flusso - indicata dalla freccia - ) - Fori per flange filettate - Emissioni di fuggitivi secondo ISO 15848-1 : 2003 Classe A - 3 anelli di chevron in PTFE riempiti di grafite sullo stelo - Imballaggio con elastico nngs - Vernice epossidica poliammidica colore blu RAL5012. Spessore 35 p UTILIZZO: - Industrie chimiche e farmaceutiche, industrie petrolchimiche, impianti idraulici, aria compressa - Temperatura minima e massima Ts : - 28°C a + 200°C - Pressione massima Ps : 40 bar fino a DN80,16 bar oltre - Vuoto : 10'5torr
