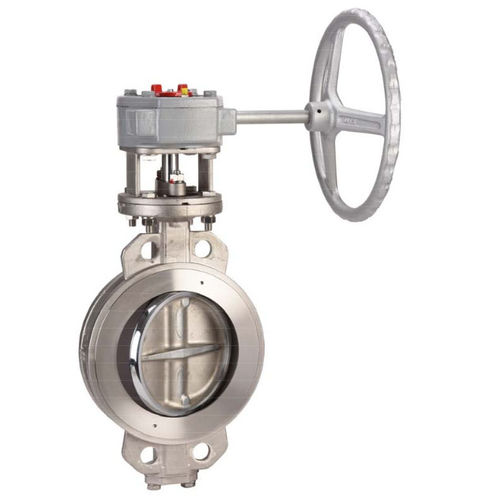

Valvola a farfalla 1115 series

con volantewafera doppia eccentricità

La serie DN50-500 1110 è dotata di un disco CF8M in acciaio inossidabile, con verniciatura a fondo EP-02 epossidico rosso ossido RAL2012 e realizzata con finitura EP-04 grigio smalto epossidico RAL 7045. Il tipo in acciaio al carbonio (rif. 1115) ha uno spessore di 10- 30 pm. Stelo a passaggio totale, ha 10 posizioni azionate da una maniglia in ferro duttile, con un dispositivo di bloccaggio fino a DN150 o NPS 6. Il riduttore è da DN 200 a DN600 o NPS 8 "a 24". Questo dispositivo è del tipo a cialda, a doppio eccentrico e 100% stretto e bidirezionale con direzione di flusso preferenziale indicata dalla freccia. Il cuscinetto di montaggio è conforme alla ISO 5211, la sicurezza antincendio è conforme alla ISO 10497 : 2010 e, infine, tra le flange ISO PN20 ANS1150. SPECIFICHE : - 100% di tenuta - Tipo di wafer - TraPN25oPN16flange - Doppio offset - Bidirezionale con direzione di flusso preferenziale indicata dalla freccia - Sicurezza antincendio secondo ISO 10497 : 2010 - Tampone di montaggio ISO 5211 - Malattia CF8M in acciaio stamless - Stelo incrociato completo - Impugnatura in ferro duttile a 10 posizioni. con dispositivo di bloccaggio fino a DN150 - RiduttoredaDN200 aDN600 - Primer ricco di zinco inorganico, colore grigio. Spessore 10 pm - Finitura in alluminio resistente al calore della vernice colore argento RAL 1504. Spessore 30 pm - Ferro duttile EN GJS-400-15 maniglia con verniciatura argento RAL 9006 colore RAL UTILIZZO: - Caloremg. geotermia. freddo industriale. costruzione navale. petrolchimico - Vapore : 10 bar al massimo - Temperatura minima e massima Ts : - 29°C a + 210°C - Pressione massima Ps : 25 bar ( vedi grafico ) - Quando si utilizza in un punto morto della conduttura, invertire la direzione preferenziale del flusso GAMMA.* - Tipo di wafer con corpo in acciaio al carbonio . e manico Ref. 1113 da DN 50 a DN 150
