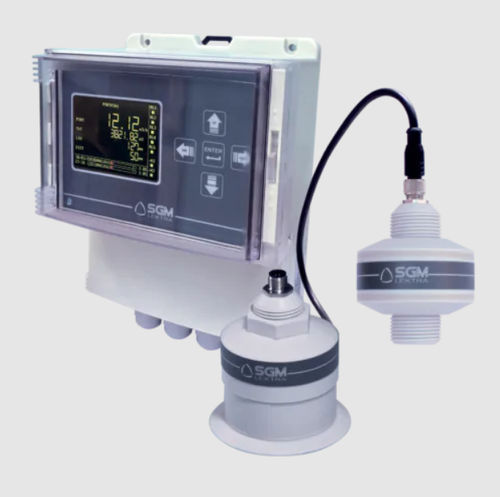

Sistema di misurazione di portata CA400

per contatto direttoper controllocon USB

2 misure di portata indipendenti Range di misura dei sensori 1,5; 6 metri Protezione sensori IP68 2 uscite analogiche 4÷20mA 5 relè totalmente configurabili 2 uscite digitali open collector 2 ingressi analogici 4÷20mA 2 ingressi digitali (max. 24Vdc 10mA) Datalogger su Pen Drive USB (opzionale) Descrizione La misura di portata in canali aperti con il metodo del risalto idraulico si realizza con l’utilizzo, all’interno del canale o tubo parzialmente pieno, di un modellatore idraulico (BS – canali venturi / PB – palmer bowlus), una sonda per la misurazione del livello (in questo caso ad ultrasuoni (PTU50; PTU51, senza contatto con il liquido stesso) ed una centralina associata (VLW90M). VLW90M è adatto ad un collegamento diretto di 1 o 2 sensori ultrasonori di SGM LEKTRA via MODBUS. Grazie a questa caratteristica, il sistema CA400, è in grado di effettuare simultaneamente due misure di portata indipendenti con sensori ad ultrasuoni e modellatori idraulici differenti per ciascun tipo di canale. La presenza di un “Data Logger” basato su PenDrive removibile, permette la tracciabilità totale delle misure di portata in canali aperti per le quali risulta molto facile analizzare il profilo temporale delle portate istantanee.
