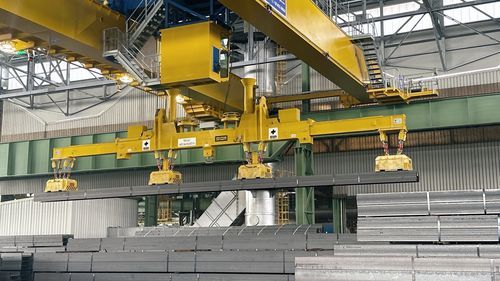

Elettromagnete di sollevamento a commutazione elettrica EM

per bobinaper tubiper putrella

Gli elettromagneti sono stati utilizzati nelle applicazioni di sollevamento industriale per oltre un secolo. Il loro principio di funzionamento e i componenti chiave sono ben definiti. Questi consistono in un nucleo ferromagnetico, dotato di scarpe polari (polarità) alle estremità, e un avvolgimento conduttore elettrico, generalmente realizzato in alluminio o rame, che circonda parte del nucleo. Quando la corrente continua scorre attraverso l'avvolgimento, il magnete viene energizzato, creando la forza di sollevamento. Gli Elettromagneti di Sollevamento SGM sono progettati per applicazioni pesanti, con una struttura in acciaio ad alta permeabilità magnetica costruita con ampi margini di sicurezza. La piastra inferiore è realizzata in acciaio al manganese resistente all'usura, con una sezione extra-spessa, garantendo durata e affidabilità anche nelle condizioni più impegnative. La cassa è prodotta con saldature ad arco sommerso profondamente fuse per garantire la massima integrità strutturale. Per ottimizzare la dissipazione del calore e ridurre il volume del magnete, gli avvolgimenti SGM sono principalmente realizzati con strisce di alluminio anodizzato, una scelta che migliora le prestazioni e prolunga la vita operativa del magnete. Ogni elemento degli elettromagneti SGM è progettato con precisione per massimizzare la capacità di sollevamento, la resistenza meccanica e l'efficienza termica, stabilendo nuovi standard di prestazioni, durata e affidabilità nel settore. Come Funzionano gli Elettromagneti Industriali La forza di sollevamento di un elettromagnete dipende da tre fattori chiave: - Dimensione e Geometria del Nucleo – Un nucleo ferromagnetico più grande fornisce una maggiore capacità di sollevamento. - Numero di Giri dell'Avvolgimento – Più giri nell'avvolgimento generano un campo magnetico più forte. - Intensità della Corrente Diretta (Ampere, Idc) – Una corrente più alta aumenta la forza magnetica. Una volta che un elettromagnete è fabbricato, la dimensione del nucleo e il numero di giri sono fissi, mentre la corrente può essere regolata variando la tensione diretta (Vdc). La resistenza elettrica (R) del materiale dell'avvolgimento aumenta con la temperatura, influenzando il flusso di corrente (Legge di Ohm: Vdc = R × Idc). Gestione del Calore negli Elettromagneti Gli elettromagneti generano calore a causa della resistenza elettrica (effetto Joule), che può influenzare le prestazioni. I principali fattori che determinano la temperatura interna sono: - Temperatura del Materiale – Soprattutto nelle applicazioni con carichi ad alta temperatura. - Ciclo di Lavoro – Percentuale di tempo in cui il magnete rimane energizzato. - Densità di Corrente – Quantità di corrente che passa attraverso l'avvolgimento. - Materiale dell'Avvolgimento – Proprietà termiche ed elettriche del conduttore. Gli elettromagneti SGM sono progettati con una densità elettrica conservativa per ottimizzare la dissipazione del calore e garantire un'efficienza a lungo termine. L'uso di strisce di alluminio anodizzato per gli avvolgimenti migliora ulteriormente il raffreddamento e la stabilità delle prestazioni nel tempo. Vantaggi Chiave - Versatilità – Gli elettromagneti generano un campo magnetico profondo e potente, rendendoli ideali per una vasta gamma di applicazioni. Sono particolarmente efficaci quando il contatto diretto tra i poli del magnete e il carico è limitato o quando esistono spazi d'aria, come nella movimentazione di rottami ferrosi o fasci di profili strutturali. - Forza Regolabile – La forza di sollevamento può essere modulata regolando la tensione o la corrente, offrendo flessibilità nella gestione di diversi materiali. - Applicazioni ad Alta Temperatura – Gli elettromagneti SGM sono adatti per la movimentazione di materiali caldi fino a 650°C (1,200°F), rendendoli ideali per acciaierie e fonderie. Limitazioni - Dipendenza dall'Alimentazione Continua – Gli elettromagneti richiedono una corrente costante per mantenere la forza di sollevamento. Per garantire la sicurezza in caso di interruzione di corrente, si consiglia di utilizzare un sistema di backup a batteria, insieme a una protezione e manutenzione adeguate dei cavi di alimentazione per prevenire disconnessioni accidentali. Applicazioni - Rottami - Lastre e blooms - Billette, semilavorati, barre - Lamiere - Bobine - Fili - Fasci di barre rinforzate - Travi strutturali - Fasci, pacchi e strati di tubi - Strati di rotaie Caratteristiche Tecniche / Specifiche - Struttura in acciaio ad alta permeabilità magnetica - Piastra inferiore in acciaio al manganese resistente all'usura - Sezione della piastra inferiore extra-spessa - Cassa saldata ad arco sommerso per integrità strutturale - Avvolgimenti in strisce di alluminio anodizzato per migliorare la dissipazione del calore - Progettato per applicazioni industriali pesanti - Adatto per la movimentazione di materiali ad alta temperatura (fino a 650°C) - Forza di sollevamento regolabile tramite modulazione di tensione/corrente - Richiede alimentazione continua; backup a batteria consigliato
