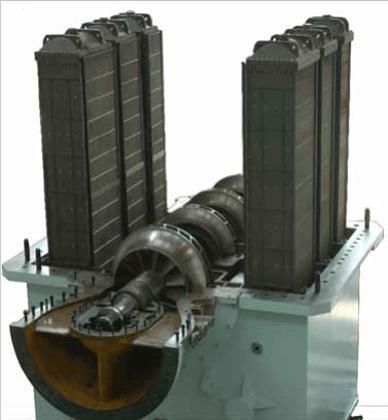

Compressore centrifugo

d'ariapneumaticofisso

Descrizione breve
I compressori per separazione dell'aria sono impiegati in impianti di separazione dell'aria su larga scala nei settori chimico e della chimica del carbone. I treni di compressori Shaangu coprono portate da 20.000 Nm³/h a 150.000 Nm³/h. Configurazione tipica: compressione interna — un compressore d'aria più un booster; compressione esterna — un singolo compressore d'aria.

Definizione del codice modello
Esempio: «EIZ90-4/EIZT125-3». EIZ/EIZT — codice di serie per compressori centrifughi con intercooler integrato. 90/125 — numero di taglia, diametro nominale dell'impeller del primo stadio (cm). 4/3 — numero di giranti.

Caratteristiche dei compressori EIZ/EIZT

• Progetto serializzato e giranti tridimensionali ad alta efficienza. Gli intercooler integrati riducono la lunghezza e la resistenza del percorso del flusso gassoso per ottenere un funzionamento quasi isotermico.
• Gli intercooler integrati e compatti offrono una riduzione efficace del rumore.
• Le pale guida di aspirazione assicurano un ampio campo di funzionamento (circa 75 %–105 % del nominale) per ridurre il consumo energetico.
• Il sistema di spruzzatura integrato permette la pulizia in linea delle giranti e dei tubi del refrigeratore per un funzionamento stabile a lungo termine e per minimizzare i tempi di fermo.

Famiglie di compressori booster
I compressori booster Shaangu includono le serie EZ/EBZ ed EG. Serie EZ: struttura a split orizzontale con scambiatore interstadio esterno. EBZ: struttura a barile split verticale con scambiatore interstadio esterno. EG: compressori integrati di tipo ingranaggio.

Punti di forza della serie EG

• Portata fino a 14.000 m³/min
• Pressione di mandata fino a 7,2 MPa
• Velocità massima > 35.000 giri/min
• Efficienza variabile > 88 %

Riferimenti
Al dicembre 2019 erano in esercizio quasi 270 treni di compressori Shaangu, rappresentando oltre l'80 % del mercato nazionale nel settore delle grandi unità di separazione dell'aria.

Specifiche tecniche

• Campo di servizio (capacità di produzione d'aria): 20.000 Nm³/h a 150.000 Nm³/h
• Serie comuni per treni di separazione dell'aria: EIZ / EIZT (compressori centrifughi con intercooler integrato)
• Elementi del codice modello: taglia = diametro nominale della girante del primo stadio (cm); suffisso = numero di giranti
• Configurazione tipica del treno: compressione interna – un compressore d'aria + un booster; compressione esterna – singolo compressore d'aria
• Serie booster: EZ (split orizzontale, scambiatore interstadio esterno), EBZ (barile split verticale, scambiatore interstadio esterno), EG (tipo ingranaggio integrato)
• Prestazioni EG (massimi tipici): portata fino a 14.000 m³/min; pressione di mandata fino a 7,2 MPa; velocità max > 35.000 giri/min; efficienza variabile > 88 %
• Caratteristiche di progetto: intercooler integrati per ridurre la resistenza del flusso e il rumore; pale guida di aspirazione per ampia gamma di funzionamento (75 %–105 %); sistema di spruzzatura integrato per pulizia in linea
• Riferimento sul campo: ~270 unità in esercizio (dic. 2019)
