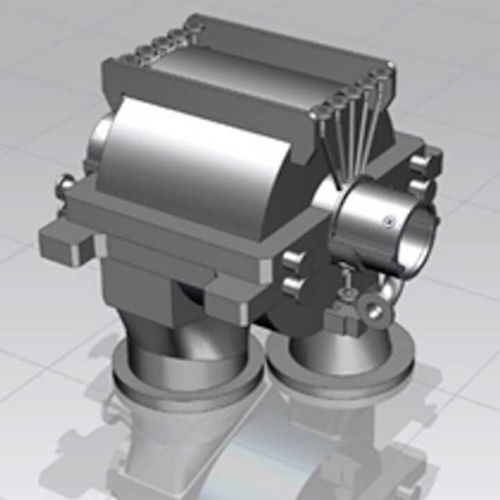

Compressore centrifugo EBZ series

di gas naturalefissolubrificato ad olio

Descrizione breve

• Shaangu ha sviluppato la serie EBZ di compressori centrifughi a tipo barile con cilindro singolo (unità compressore unica) e circuito refrigerante a ciclo singolo.
• Progettati per impianti GNL di piccole e medie dimensioni (fino a 2,3 milioni m³/giorno).
• Per impianti più grandi vengono impiegati compressori multi-cilindro in base al processo frigorifero.

Descrizione
La serie EBZ è una famiglia di compressori centrifughi tipo barile impiegata nei treni refrigeranti a refrigerante misto di Shaangu. La struttura prevede un cilindro interno e uno esterno per ridurre al minimo perdite e rumore. Il cilindro interno è estraibile senza smontare le tubazioni correlate, semplificando le operazioni di manutenzione.

• Modelli disponibili e capacità nominali:
• EBZ35 — 0,15–0,3 milioni m³/giorno
• EBZ45 — 0,3–0,5 milioni m³/giorno
• EBZ56 — 0,5–0,8 milioni m³/giorno
• EBZ63 — 0,8–1,2 milioni m³/giorno
• EBZ71 — 1,2–1,8 milioni m³/giorno
• EBZ80 — 1,8–2,3 milioni m³/giorno

Progetto e prestazioni

• Campo di portata: 10–3000 m³/min
• Pressione di scarico massima: fino a 25 MPa
• Progettazione serializzata con giranti tridimensionali efficienti e stadi adeguatamente abbinati per soddisfare rapporto di pressione ed efficienza

Vibrazioni e stabilità

• Geometrie con fessure vortex e fessure assiali riducono i vortici del gas di overflow e la turbolenza indotta dal rotore, aumentando lo smorzamento e riducendo le vibrazioni per migliorare la stabilità operativa

Confronto — Telaio base skid integrato vs Telaio tradizionale

• Layout: Skid integrato: compressore, cambio, console olio, sistema di tenuta a gas secco, tubazioni olio e raffreddatore olio integrati su una base unica con disposizione a un unico livello. Tradizionale: apparecchiature spedite separatamente con piattaforme multiple e tubazioni esterne.
• Area calpestio: Skid integrato: riduzione dell'area calpestio di oltre il 40%. Tradizionale: ingombro maggiore.
• Altezza officina: Skid integrato: non è necessaria la seconda piattaforma, riducendo l'altezza dell'officina di 2–7 m a seconda del layout. Tradizionale: le piattaforme aumentano altezza e costi.
• Opere civili: Skid integrato: fondazioni minime (pali). Tradizionale: opere in calcestruzzo sostanziali o fondazioni a telaio.
• Installazione in sito: Skid integrato: prefabbricazione in fabbrica, collegamenti meccanici bullonati in sito. Tradizionale: prefabbricazione tubazioni e cablaggio strumenti in sito.

Applicazioni e collaudi
A dicembre 2019 Shaangu aveva in esercizio quasi 30 treni compressori a refrigerante misto a ciclo singolo in layout tradizionali e skid integrati. La serie EBZ supporta anche il processo di pre-raffreddamento con propano + refrigerante misto adottato in alcuni grandi impianti. I treni sono sottoposti a collaudi di prestazione conformi a ASME PTC10 prima della consegna e hanno superato i test in campo.

Specifiche tecniche

• Marca: Shaangu
• Serie commerciale: EBZ series
• Scala applicabile: impianti GNL piccole e medie (≤ 2,3 milioni m³/giorno); opzioni multi-cilindro per impianti più grandi
• Modelli e capacità: EBZ35 (0,15–0,3), EBZ45 (0,3–0,5), EBZ56 (0,5–0,8), EBZ63 (0,8–1,2), EBZ71 (1,2–1,8), EBZ80 (1,8–2,3) milioni m³/giorno
• Campo di portata: 10–3000 m³/min
• Pressione di scarico: fino a 25 MPa
• Tipo di compressore: tipo barile con cilindro interno ed esterno
• Refrigerazione: refrigerante misto a ciclo singolo; supporta pre-raffreddamento con propano + refrigerante misto
• Caratteristiche di progetto: progettazione seriale; giranti 3D; stadi abbinati
• Controllo vibrazioni: fessure vortex e assiali per ridurre la turbolenza e aumentare lo smorzamento del rotore
• Manutenzione: cilindro interno estraibile senza smontare le tubazioni
• Montaggio: telaio skid integrato disponibile — prefabbricato, layout a un livello, riduzione altezza e area, opere civili minime
• Norme e collaudi: collaudi di prestazione secondo ASME PTC10 per le unità consegnate
