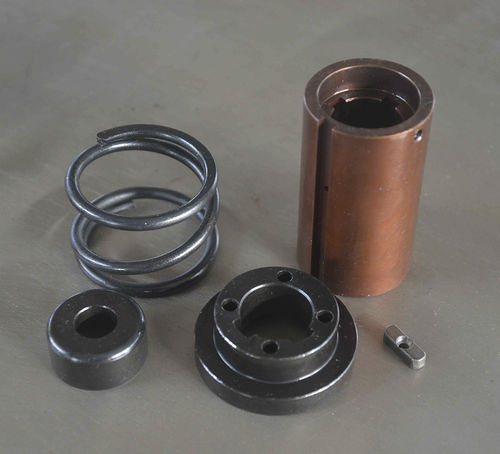

Piastra di base del manicotto di guida, Manicotto di guida, Molla di riposizionamento, Cappuccio di sgancio, Perno di posizionamento.
Stabilizzato e guidato per la tuta di punzonatura per evitare danni accidentali del punzone a causa di un carico irregolare durante il funzionamento.
1. Durante l'assemblaggio del manicotto di guida, le viti di collegamento tra i componenti devono essere completamente serrate;
2. Durante l'installazione del manicotto di guida, l'orientamento del perno di posizionamento deve essere coerente con la direzione di apertura sulla piastra rotante del kit di matrici;
3. Se la testa di punzonatura della tuta non è rotonda, va notato che il perno di posizione della tuta è coerente con l'orifizio della parete interna del manicotto di guida;
4. Dopo aver sostituito la tuta da punzone, va notato che la dimensione della testa del punzone non deve essere maggiore della dimensione dell'apertura del cappuccio di distacco.
