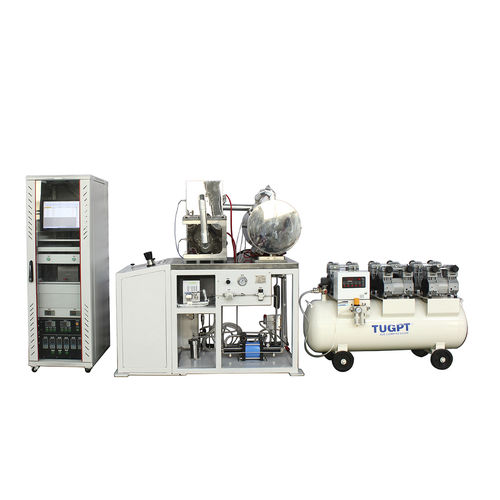

Macchina per prova ciclici di corrosione

automaticadi materiali

Questa apparecchiatura è composta principalmente da un circuito di gas pressurizzato, un contenitore per ambienti corrosivi (bollitore di prova), un sistema di preriscaldamento, un sistema di riscaldamento, un sistema di raffreddamento, un supporto per l'apparecchiatura, ecc. Il circuito del gas pressurizzato serve a pressurizzare continuamente la fonte di gas e a far passare il gas pressurizzato nel contenitore ad alta pressione. Il gas in eccesso nel contenitore viene rilasciato attraverso i componenti di regolazione della pressione, come la valvola di scarico o la valvola di contropressione del circuito del gas, per mantenere la pressione del gas nel contenitore. Pressurizzando il mezzo gassoso in questo modo, è possibile regolare la portata o il flusso del gas e realizzare la funzione di ventilazione. Il sistema di preriscaldamento viene utilizzato per preriscaldare il gas emesso dalla pompa ad alta pressione. Il sistema di riscaldamento utilizza solitamente un forno di riscaldamento di tipo split, che viene rivestito all'esterno del bollitore metallico per riscaldare il fluido nel bollitore. Parametri tecnici Volume del bollitore sperimentale: circa 1,5L; Diametro interno del bollitore sperimentale: φ 100 mm (può essere regolato in base alla progettazione) Altezza della cavità del bollitore: 200 mm (la lunghezza della zona a temperatura uniforme non è inferiore a 100 mm) Pressione massima di esercizio: 20MPa; Temperatura massima di esercizio: 650 °C; Punti di misurazione della temperatura: 3, disposti radialmente; Metodo sperimentale di controllo della temperatura del bollitore: misurazione della temperatura all'interno del bollitore e controllo della temperatura tramite forno di riscaldamento.
