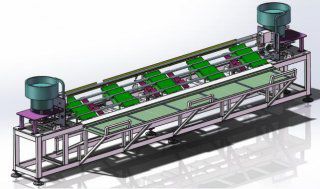

Macchina di confezionamento automatica

per tubi

A.Equipment nome: macchina tappatrice automatica di tubi B.Specification: per il diametro del tubo 20-32; altre specifiche hanno bisogno di personalizzazione C.Scope: linea di produzione del tubo D.Environment: 1. Interno 2. Temperatura: -20/45℃ 3. Altitudine: 0-3000m 4. Alimentazione: AC 220V (+10%, -10%) 50Hz Terra TNS 5. Consumo di elettricità: meno di 300W 6. Fonte d'aria: 0,5mpa 7. Consumo di gas: meno di 1,0 m3 / h 8. Materiale del tubo: dimensioni standard nazionali, lunghezza 3m o 4m, deviazione della lunghezza più o meno 10mm 9. Tappo del tubo: il bordo volante dello stampaggio a iniezione è inferiore a 4 mm e la rotondità non è richiesta E. Descrizione del dispositivo 1. Dimensione: 5500mm*1200mm*1100mm (lunghezza * larghezza * altezza) 2. Colore: giallo chiaro, altri colori possono essere personalizzati 3. Controllo: HMI+PLC+ sensore fotoelettrico + elettrovalvola + cilindro + piastra di vibrazione 4. Installazione: viene fornito un progetto chiavi in mano F. Dati tecnici 1. Velocità del tappo: il ciclo del tappo è inferiore a 2 secondi, il ciclo limite è di 1,5 secondi (40 volte al minuto) 2. Tasso di guasto del blocco: meno di 1 su 50.000 3. Rilevamento dei guasti: match opzionale (supplemento di 4000 RMB) 4. Subappalto del conteggio automatico: ok 5. Rilevamento del diametro del tubo: opzionale (più 30.000 yuan) 6. Piastra di vibrazione: secondo il disegno del tappo del tubo fornito dal cliente 7. Rilevamento del tappo del tubo: interruttore fotoelettrico 8. Test del tubo: interruttore fotoelettrico 9. Trattamento della fonte d'aria: drenaggio automatico, doppia regolazione della pressione e regolazione separata della forza del tappo 10. Comunicazioni: Ethernet industriale, con una velocità di 10M
