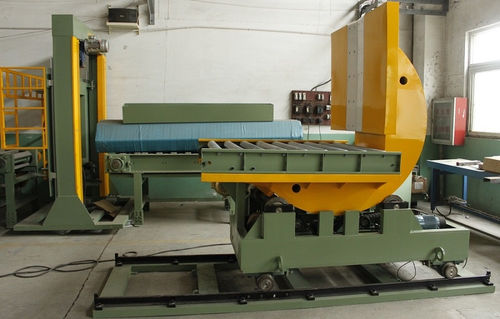

Inclinatore elettrico

per bobinamobile

Quando il materiale della bobina si trova saldamente sulla piattaforma della staffa a V, si attiva il pulsante di rotazione e la macchina viene ruotata di 90 gradi. La bobina può quindi essere rimossa insieme al vassoio su cui poggia. Il dispositivo può essere utilizzato anche in modalità inversa per rimuovere il materiale dal vassoio e riorientarlo per un'ulteriore lavorazione. L'alimentazione del carrello rotante è fornita da un motore elettrico che aziona la ruota dentata attraverso il riduttore. Il pignone si innesta con una catena o una catenella che viene mantenuta saldamente in un percorso circolare intorno alla culla della macchina. La rotazione del pignone provoca la rotazione della culla. Il finecorsa elettrico è posizionato in corrispondenza dell'unità di rotazione totale limite della culla, in genere 90 gradi, per impedire una rotazione eccessiva della culla.
