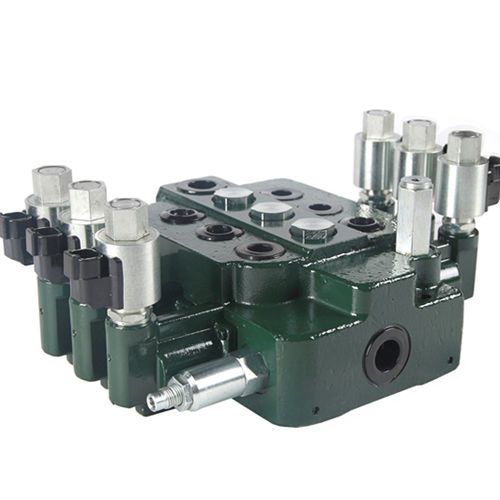

Valvole di controllo direzionale monoblocco GDV120
Caratteristiche
Il corpo della valvola è realizzato in ghisa grigia integrale.
Il tappo a molla, il tappo di ritenuta meccanica e il modulo di azionamento elettroidraulico sono realizzati in alluminio pressofuso.
Potenza opzionale oltre.
Posizionamento meccanico opzionale.
È disponibile una bobina con varie funzioni: per il comando di cilindri a doppio effetto o di cilindri a semplice effetto, bobina per motore idraulico.
Piccola forza di azionamento e ottime caratteristiche di flusso.
Numero di bobine: 1 - 4 possono essere montate (ora è disponibile solo 1 bobina).
Specifiche
Portata nominale - 120L/min
Portata massima - 130 L/min
Pressione massima - 310 bar
Perdita interna (70 bar): Da A/B a T - 30-35 CC/min
Campo di temperatura del fluido -
Con guarnizioni NBR(BUNA-N) - -20°C° -80°C
Con guarnizione FPM (VITON) - -20C° - 100C°
Corsa della bobina (1/2 posizione) - +7/-7mm
Con funzione flottante (posizione 1/2 e F) - +7/-7 -9mm
Gamma di viscosità - 15-75mrrT2/s
Campo di temperatura ambiente - -40°C° -60°C
Il solenoide può essere sia 12VDC che 24VDC, la corrente corrispondente è di 0-1,5 o 0-0,75 Amp.
---
