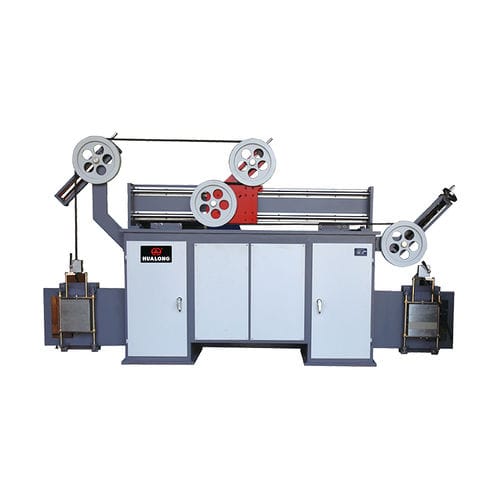

I tester di torsione per cavi ottici della serie GNZ-1000 sono progettati per determinare la capacità dei cavi ottici di resistere alla torsione meccanica.
La lunghezza della provetta sotto l'azione della torsione deve essere sufficiente per consentire un serraggio e una torsione adeguati e per resistere alla torsione applicata. Valore tipico per i cavi di piccole dimensioni è di 1 m, mentre i campioni di cavi più grandi sono generalmente definiti in base al diametro del cavo. La lunghezza normale è 125 volte il diametro del cavo. I cavi armati possono richiedere campioni di cavi più lunghi o un numero inferiore di cicli di torsione.
Angolo di torsione
± 90 °, ± 180 °, ± 360 °
Max. Spaziatura delle impugnature
1000 mm
Max. Ciclo di torsione
1-9999 cicli
Gamma di frequenza
5-30 battite/minuto
Raggio di curvatura (mm)
25, 50, 75, 100, 150, 500 (altri su richiesta)
Massa del peso su cui viene applicata la tensione
Struttura del peso 27,5 kg, aumento del peso di 3 pezzi da 5 kg, aumento del peso di 1 pezzo da 2,5 kg.
Dimensioni (L*W*H)
Rack di lavoro
2010*520*1300 millimetri
La console
540*410*1000 mm
La potenza
Quattro fili trifase, 50Hz, 1 kW.
