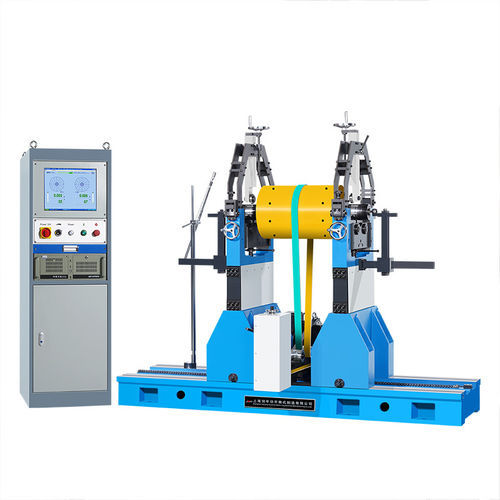

Macchina equilibratrice orizzontale PHQ-15000H

staticodinamicomanuale

Applicazione Utilizzata per la correzione dello squilibrio di pezzi rotanti come vari rotori di motori di grandi e medie dimensioni, giranti, alberi a gomito, rulli e alberi, ecc. Caratteristiche Questa macchina adotta il sistema di misurazione elettronica Jianping, con vari metodi di misurazione, bilanciamento dinamico e statico, i modi di supporto sono fino a 10 tipi, l'aggiunta e la rimozione di peso, la rotazione CW e CCW possono essere personalizzate in modo flessibile. Adotta più combinazioni di coefficienti di calibrazione, regola automaticamente la sensibilità del sistema, e cambia senza salti, doppio filtraggio software e hardware, compressione dei dati, la misurazione è più stabile. Applicabile a grandi pezzi Dati tecnici a colpo d'occhio - PHQ-10000H - PHQ-15000H - PHQ-20000H Massa massima del pezzo (kg) - 10000 - 15000 - 20000 Diametro massimo del pezzo (mm) - Φ2400 - Φ2800 - Φ2800 Distanza tra due supporti (mm) - 750~4600 - 750~5600 - 750~5600 Gamma di diametro del giornale del pezzo (mm) - Φ 60~400 - Φ60~400 - Φ60~400 Gamma di diametro della cinghia di trasmissione (mm) - Φ50~1000 - Φ50~1300 - Φ50~1300 Velocità di rotazione quando il diametro della cinghia di trasmissione è di 100mm (r/min) - 795,1853 Potenza del motore (kw) - 18.5 - 22 - 30 Lunghezza del letto (mm) - 2500 Quantità minima di squilibrio residuo raggiungibile (emar) - ≤0.5g· mm/kg 1) Regolazione continua della velocità 2) Conversione di frequenza 3) Può aggiungere a 75-180 4) Può aggiungere a 120-240 5) Può aggiungere a 75-140 - Applicazione: Correzione dello squilibrio per rotori di grandi e medie dimensioni, giranti, alberi a gomito, rulli, alberi - Sistema di misurazione: Elettronica Jianping, bilanciamento dinamico/statico, fino a 10 modalità di supporto - Personalizzabile: Aggiunta/rimozione di peso, rotazione CW/CCW, combinazioni di coefficienti di calibrazione - Sistema: Regolazione automatica della sensibilità, doppio filtraggio, compressione dei dati - Massa massima del pezzo: 10000kg (PHQ-10000H), 15000kg (PHQ-15000H), 20000kg (PHQ-20000H) - Diametro massimo del pezzo: Φ2400mm (PHQ-10000H), Φ2800mm (PHQ-15000H/20000H) - Distanza tra due supporti: 750~4600mm (PHQ-10000H), 750~5600mm (PHQ-15000H/20000H) - Gamma di diametro del giornale: Φ60~400mm - Gamma di diametro della cinghia di trasmissione: Φ50~1000mm (PHQ-10000H), Φ50~1300mm (PHQ-15000H/20000H) - Velocità di rotazione (cinghia di 100mm): 795, 1853 r/min - Potenza del motore: 18.5kW (PHQ-10000H), 22kW (PHQ-15000H), 30kW (PHQ-20000H) - Lunghezza del letto: 2500mm - Squilibrio residuo minimo raggiungibile: ≤0.5g·mm/kg
