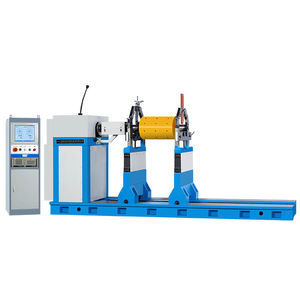

Macchina equilibratrice orizzontale PHW-20000H

dinamicoper soffianteper grandi pezzi

Applicazione È utilizzata per la correzione dello squilibrio di pezzi rotanti come rotori di motori di grandi e medie dimensioni, soffianti, giranti centrifughe, cilindri di essiccazione e rulli. Caratteristiche - Questa macchina adotta il sistema di misurazione Jianping, il bilanciamento dinamico e statico sono entrambi disponibili. - I modi di supporto sono fino a 10 tipi. - L'aggiunta e la rimozione di peso, la rotazione CW e CCW possono essere personalizzate in modo flessibile. - Le unità di visualizzazione della quantità e dell'angolo di squilibrio possono essere personalizzate per ottenere una conversione in tempo reale per soddisfare le diverse esigenze dei clienti. - Adotta un accoppiamento universale o una trasmissione a scatola ingranaggi, può ottenere una varietà di velocità di bilanciamento o regolazione della velocità continua. Dati Tecnici Applicabile a pezzi piccoli, medi, grandi e enormi. Vedere le tabelle sottostanti per le specifiche dettagliate. Piccoli Pezzi Dati tecnici a colpo d'occhio PHW-160H PHW-300H PHW-500H Gamma di Massa del Pezzo (kg) 160 300 500 Diametro Massimo del Pezzo (mm) Φ1000 Φ1200 Φ1500 Distanza Tra Due Supporti di Sostegno (mm) Min 60 Min 60 Min 60 Gamma di Diametro del Journal del Pezzo (mm) Φ15~75 Φ15~75 Φ15~75 Distanza Massima tra la Flangia di Guida e il Supporto di Sostegno Destro (mm) 1500 1500 1500 Velocità di Rotazione dell'Asse Principale (r/min) 600,1095 600,1095 600,1095 Potenza del Motore (kw) 3 3 4 Coppia dell'Albero a Giunto Universale (N·m) 60 60 60 Lunghezza del Letto (mm) 2500 2500 2500 Quantità di Squilibrio Residuo Minima Raggiungibile (emar) ≤0.5g· mm/kg Pezzi Medi Dati tecnici a colpo d'occhio PHW-1000H PHW-2000H PHW-3000H PHW-5000 Gamma di Massa del Pezzo (kg) 1000 2000 3000 5000 Diametro Massimo del Pezzo (mm) Φ1600 Φ1800 Φ2100 Φ2400 Distanza Tra Due Supporti di Sostegno (mm) Min 60 Min 60 Min 60 Min 320 Gamma di Diametro del Journal del Pezzo (mm) Φ25~120 Φ25~120 Φ25~120 Φ40~380 Distanza Massima tra la Flangia di Guida e il Supporto di Sostegno Destro (mm) 1600 1900 1900 2500 Velocità di Rotazione dell'Asse Principale (r/min) 600,1095 485,818 133,255,396,634,970 133,255,396,634,970 Potenza del Motore (kw) 4 7.5 7.5 15 Coppia dell'Albero a Giunto Universale (N·m) 250 300 700 1250 Lunghezza del Letto (mm) 2500 3000 3000 4000 Quantità di Squilibrio Residuo Minima Raggiungibile (emar) ≤0.5g· mm/kg Grandi Pezzi Dati tecnici a colpo d'occhio PHW-10000H PHW-15000H PHW-20000H PHW-30000 Gamma di Massa del Pezzo (kg) 10000 15000 20000 30000 Diametro Massimo del Pezzo (mm) Φ2400 Φ2800 Φ2800 Φ3000 Distanza Tra Due Supporti di Sostegno (mm) Min 320 Min 450 Min 600 Min 600 Gamma di Diametro del Journal del Pezzo (mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Distanza Massima tra la Flangia di Guida e il Supporto di Sostegno Destro (mm) 4000 4200 5200 6000 Velocità di Rotazione dell'Asse Principale (r/min) 133,255,396,634,970 138,237,396,644,1000 138,237,396,644,1000 138,237,396,644,1000 Potenza del Motore (kw) 22 30 55 75 Coppia dell'Albero a Giunto Universale (N·m) 2250 2250 5000 7800 Lunghezza del Letto (mm) 5500 6000 7000 8000 Quantità di Squilibrio Residuo Minima Raggiungibile (emar) ≤0.5g· mm/kg Pezzi Enormi Dati tecnici a colpo d'occhio PHW-50000 PHW-80000 PHW-100000 Gamma di Massa del Pezzo (kg) 50000 80000 100000 Diametro Massimo del Pezzo (mm) Φ3600 Φ4000 Φ4200 Distanza Tra Due Supporti di Sostegno (mm) Min 600 Min 600 Min 600 Gamma di Diametro del Journal del Pezzo (mm) Φ80~560 Φ80~560 Φ100~650 Distanza Massima tra la Flangia di Guida e il Supporto di Sostegno Destro (mm) 7000 7500 9500 Velocità di Rotazione dell'Asse Principale (r/min) 138,235,348,505,729,955 138,235,348,505,729,955 124,187,255,373,473,627,853,1588 Potenza del Motore (kw) 110 160 200 Coppia dell'Albero a Giunto Universale (N·m) 10000 15000 18000 Lunghezza del Letto (mm) 9000 10000 12000 Quantità di Squilibrio Residuo Minima Raggiungibile (emar) ≤1g· mm/kg Note: 1) Conversione di frequenza 2) Può aggiungere a 75-180 3) Può aggiungere a 120~240 4) Regolazione della velocità continua - Applicazione: Rotori di motori di grandi e medie dimensioni, soffianti, giranti centrifughe, cilindri di essiccazione, rulli - Caratteristiche: Sistema di misurazione Jianping, bilanciamento dinamico/statico, fino a 10 modalità di supporto, unità personalizzabili, accoppiamento universale o trasmissione a scatola ingranaggi, regolazione della velocità continua - Dati Tecnici: Vedere le tabelle per le specifiche dettagliate per pezzi piccoli, medi, grandi e enormi
