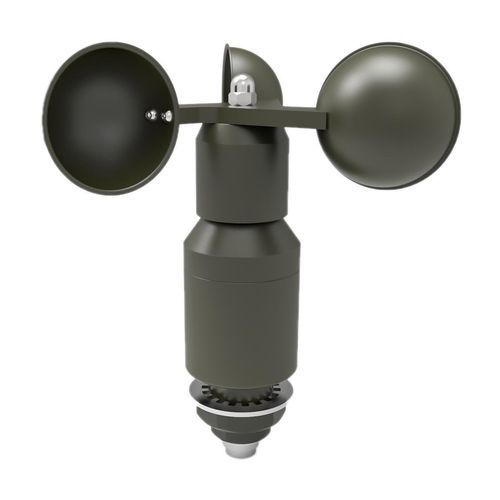

Anemometro a coppette FA19

IP66per applicazioni marinesenza manutenzione

Panoramica
Il FA19 è un sensore di velocità del vento senza manutenzione progettato per l'uso offshore in ambienti marini ad alta corrosione (C5-M). Cuscinetti speciali resistenti alla corrosione e una struttura completamente metallica in lega di alluminio 6061 con trattamento anodizzato duro offrono resistenza alla corrosione e all'abrasione. Più guarnizioni labirintiche non a contatto, diritte e sfalsate, con rapporti d'aspetto della cavità ottimizzati garantiscono protezione IP66. Il sensore è adatto per misurazioni accurate del vento in condizioni difficili come venti forti, tempeste di sabbia e ambienti marini.

Caratteristiche principali

• Rilevamento magnetico non a contatto con chip sensore magnetico importato per elevata precisione e forte immunità alle interferenze elettromagnetiche.
• Guarnizioni labirintiche multiple ottimizzate per ottenere IP66.
• Struttura completamente metallica: corpo in lega 6061 (anodizzato duro); parti esterne in acciaio inossidabile 316.
• Cuscinetti speciali resistenti alla corrosione idonei per ambienti offshore C5-M.
• Progettazione tollerante agli errori di cablaggio per evitare danni al sensore in caso di collegamenti errati.
• Protezione multilivello contro fulmini, ESD e sovratensioni (IEC61000-4-2/4-5).
• Connessione tramite connettore aviation e cavo schermato a 6 conduttori (4×0.5mm² + 2×1mm²).

Applicazioni

• Misurazione del vento per centrali eoliche offshore e onshore
• Monitoraggio meteorologico per navi e imbarcazioni
• Stazioni meteorologiche costiere e portuali
• Monitoraggio ambientale per ferrovie e autostrade
• Sistemi di prevenzione dei disastri e interventi di emergenza

Specifiche elettriche

• Tensione nominale: 12VDC–30VDC
• Corrente di funzionamento: 50 mA max
• ESD: IEC61000-4-2 (Contatto ±8kV, Aria ±15kV)
• Sovratensioni: IEC61000-4-5 (Linea-linea ±6kV, Linea-terra ±4kV)
• Principio di misura: scansione di codice magnetico non a contatto
• Cablatura: connettore aviation
• Cavo: schermato a 6 conduttori (4×0.5mm² + 2×1mm²)

Specifiche meccaniche

• Colore: anodizzato duro naturale
• Materiale corpo: lega di alluminio 6061, anodizzato duro
• Materiale coppe vento: 5052, anodizzato duro
• Materiale cuscinetti: cuscinetti speciali resistenti alla corrosione
• Peso: 0,4 kg
• Montaggio: passaggio pannello Ø27–Ø30 mm o filetto esterno G 3/4
• Temperatura operativa: -40°C a +70°C
• Umidità: 0–100% UR (IEC60068-2-3)
• Vibrazioni: 5–10Hz d=3mm; 10–500Hz a=2g
• Grado di protezione: IP66 (IEC60529)

Specifiche meteorologiche

• Soglia di avviamento: ≤0,5 m/s (a 20°C)
• Velocità di sopravvivenza: >75 m/s
• Intervallo di misura: 0–50 m/s
• Risoluzione: 0,1 m/s
• Precisione: ±0,5 m/s (V<16 m/s); ±3% (16 ≤ V ≤ 60 m/s); ±5% (V>60 m/s)

Modello e riepilogo tecnico

• Modello: FA19
• Principio di misura: scansione di codice magnetico non a contatto
• Tensione nominale: 12VDC–30VDC
• Corrente massima: 50 mA
• Grado di protezione: IP66
• Materiali: corpo 6061 alluminio (anodizzato duro); parti inox 316; coppe 5052
• Cuscinetti: resistenti alla corrosione (idoneità C5-M)
• Montaggio: Ø27–Ø30 mm / filetto esterno G 3/4
• Temperatura operativa: -40°C a +70°C
• Gamma di vento: 0–50 m/s; risoluzione 0,1 m/s; precisione secondo specifica
