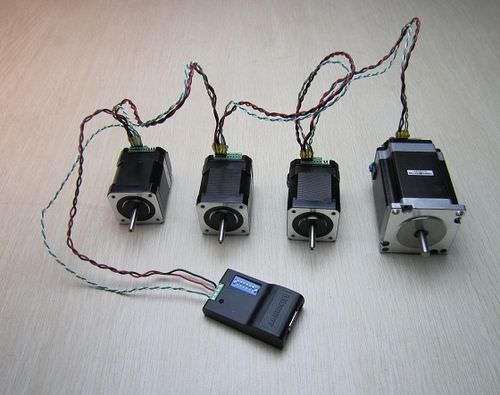

Disegno integrale miniatura
- Formato miniatura 42.3mm*42.3mm*13.5mm
- Misura sui motori seamlessly
- Recinzione di alluminio fusa, migliorando scambio di calore e durevolezza
Caratteristiche dell'azionamento del motore
- ~ largo 40VDC della gamma 12 di tensione di rifornimento
- Corrente d'uscita 4/8A, istruzione registrabile
- In pieno a sedicesima risoluzione di micro-punto
- H-ponticello pieno doppio con controllo corrente costante di PWM
- Micro-fare un passo esatto e controllo corrente, una velocità massima di 6600 giri/min. per il motore del NEMA 17 (metà-punto) e 4000 giri/min. per il motore del NEMA 17/23 (quad-punto).
Comunicazione attiva di CAN2.0B
- interfaccia a due fili
- Di funzionamento di massimo 1M bps, interurbano
- Bus differenziale, alta immunità di rumore
- Nodi di massimo 100
Microprocessore incastonato di DSP
- Segnale numerico ad alto rendimento incluso di precisione 64-bit di calcolo che procede micro regolatore
- Contatore assoluto di posizione, risistemazione tramite istruzione o input del sensore
- Modulo di controllo avanzato di movimento, 0 - 4000 giri/min. in 0.25s e 0 - 6600 giri/min. in 0.5s (per NEMA17/23)
- 3 input digitali, 1 possono essere configurati ad entrata analogica (12bit)
- 1 uscita della TTL, controllata tramite 3 eventi o istruzioni
- 12 notifiche del cambiamento basate evento di tempo reale (simili agli interruttori)
- 5 azioni programmabili innescate da 8 eventi del sensore
- Istruzioni semplici, intuitive, ricche
- Interfaccia facile da usare
---
