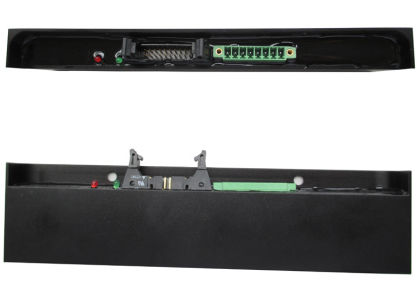

Sensore magnetico MGS-H01

MGS-H01 è un sensore di navigazione magnetica con uscita in tensione analogica a gradini per AGV. MGS-01 è composto da elementi del sensore magnetico originale a 15 bit, encoder e convertitore D/A. La tensione analogica di passo (deviazione) cambia proporzionalmente alla posizione relativa tra MGS-H01 e un nastro guida magnetico. MGS-H01 ha un segnale di funzione di selezione del percorso, la tensione di passo cambia secondo il segnale di istruzione. Il segnale Gate (Gate out) che indica un'area controllabile viene emesso simultaneamente. Il sensore di guida magnetica MGS-H01 sviluppato da Yuanben, ha un sensore di posizione magnetico speciale utilizzato per trovare un piccolo campo magnetico (un percorso magnetico è installato nel pavimento), e per mantenere la direzione di marcia AGV continuamente sotto controllo. I sensori di guida magnetica danno un segnale sulle deviazioni di posizione dell'AGV mentre l'AGV passa il percorso magnetico, fornisce una tensione di uscita proporzionale al tasso di rotazione sul suo asse centrale del percorso magnetico. È un sensore analogico. Il sensore può guidare i veicoli con l'aiuto di un piccolo campo magnetico installato lungo il percorso di guida magnetica, nel pavimento. il percorso di guida magnetica AGV è normalmente 50mm di larghezza e 1.0~1.5 di spessore, il costo per installare tale percorso di guida è una frazione del costo dell'installazione di altri tipi di filo guida Il percorso di guida magnetico può essere facilmente installato in pavimenti in legno e altri tipi di ambiente non adatti all'installazione di fili guida.
