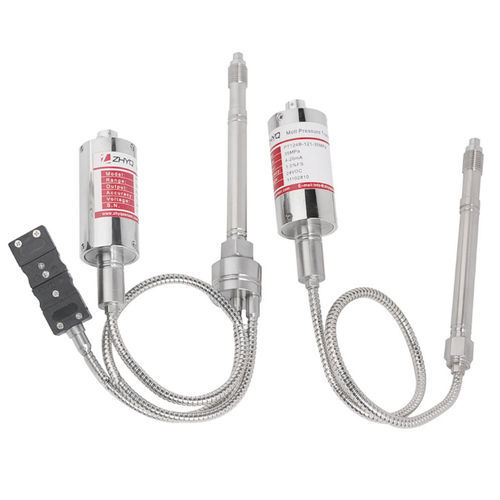

Il trasduttore di pressione di fusione della serie PT124G-111/111T/121/121T è un trasmettitore di pressione di tipo economico progettato con struttura a stelo rigido. Il modello PT124G-111T/121T è dotato di termocoppia e può misurare la pressione e la temperatura in un unico punto. Questo prodotto è costruito con una calibrazione shunt dell'80% e può corrispondere allo strumento di pressione della serie N di ZHYQ, oltre che allo strumento di pressione o al controllore di altre marche. Questo prodotto ha il vantaggio della stabilità e della ripetibilità, nonché buone prestazioni anti-inceppamento. Questa serie di prodotti è ampiamente utilizzata in ambito nazionale.
Caratteristiche
Qualità di alto livello
Guarnizione in acciaio inox
Installazione semplice
80% di calibrazione interna
Eccellente stabilità e ripetibilità
Applicazione
Può essere ampiamente utilizzato in varie linee di estrusione di plastica per la misurazione e il controllo della pressione, come le attrezzature per la produzione di fibre chimiche, le macchine per la gomma plastica, le attrezzature per il poliestere e il petrolchimico.
Specifiche di base
Sovrappressione - 1,5 X FSO
Errore combinato - ± 0,5% UST (comprese linearità, ripetibilità e isteresi)
Uscita - 2mV/V
Tensione di ingresso - 10VDC
Ripetibilità - +/- 0,2% FSO
Resistenza di ingresso del ponte - 345 Ohm minimo
Resistenza del ponte di uscita - 350 Ohm +/- 10%
Calibrazione Shunt interna (R-Cal) - 80% FSO +/- 1%
Resistenza di isolamento - 200 megaohm @ 100 Vdc
Coppia di montaggio - 500 pollici/lbs. max.
Parti bagnate standard - Diaframma rivestito in SST 15-5 PH
Sensore di temperatura (opzionale) - J, K, E o PT100
Connettore elettrico - 5PIN
Connettore di processo - M14×1,5, 1/2-20UNF, M18×1,5 Opzionale
---
