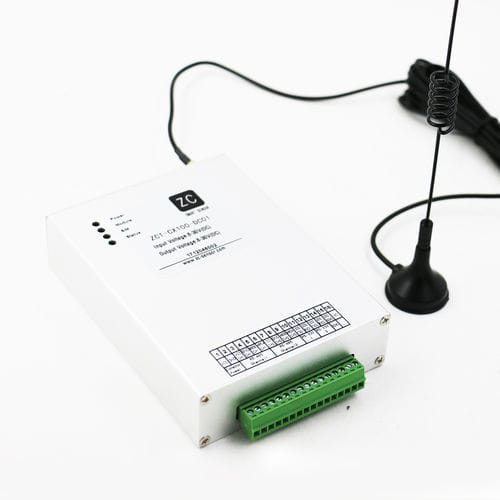

ZCT-CX100-DC01 è un dispositivo di acquisizione dati sviluppato e prodotto da Shanghai Zhichuan Electronic Technology Co., Ltd., che viene utilizzato per l'acquisizione dei dati del sensore del sistema inclinometrico fisso ZCT-CX100.
Il collettore può essere alimentato da un'alimentazione di 10-15 V CC o da una batteria esterna, adatta all'ambiente di lavoro.
Il collettore dispone di due canali di acquisizione RS-485 indipendenti ed espande la scheda SD esterna collegabile per l'archiviazione e il backup dei dati. L'uscita supporta due modalità di comunicazione, RS-232 e RS-485, che possono essere sia cablate sia con modulo di trasmissione dati remoto, e consente di raccogliere e accedere automaticamente ai dati con il software del PC.
ZCT-CX100-DC02 è un data logger sviluppato da Shanghai Zhichuan Electronic Technology Co., Ltd. per l'acquisizione dei dati del sensore inclinometrico in loco ZCT-CX100.
Alimentazione 10-15 V CC, corrente di lavoro: 55mA@12V in stato di standby, 150mA@12V in stato di comunicazione e 30mA@12V in sonda singola. L'alimentatore con capacità di carico sufficiente deve essere scelto in base al numero di sonde. Si consiglia di utilizzare un alimentatore con corrente di carico superiore a 1A.
Canale dati
Due canali di ingresso RS-485, ciascuno dei quali supporta fino a 30 sensori fissi
1 canale di uscita RS-232/RS-485, che supporta fino a 32 collettori in rete cablata
Trasmissione dati remota 2G/3G/4G opzionale
Altro
memoria scheda MicroSD da 8G
Lunghezza, larghezza e altezza: 15,0*11,0*1,0
Temperatura di lavoro: - 20 ~ 70 ~
Registratore di dati dell'inclinometro sul posto
Uscita: RS485
Alimentazione: - Tensione (10~15V)
Applicazione: Geotecnica
Grado IP: IP65
Temperatura: -40℃ ~ +85℃
Dimensione del guscio: - 150 * 110 * 10 mm
Altri parametri: - 8G MicroSD
---
