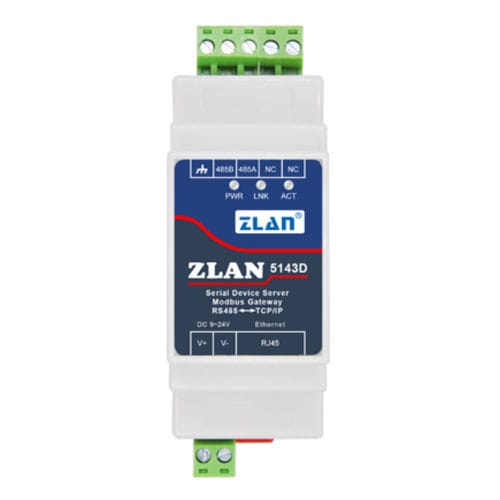

Device server serie ZLAN5143D

RJ45Modbusindustriale

Lo ZLAN5143D è un tipo di data collector/iot gateway per dispositivi RS485 appositamente progettato per l'ambiente industriale, che integra server di porta seriale, gateway Modbus, gateway MQTT, RS485 a JSON e altre funzioni. Dispone di un'interfaccia RS485 e di un'interfaccia RJ45. Utilizza una modalità di installazione di tipo "guide-way", con un volume compatto e una comoda installazione. Accesso all'alimentazione di tipo terminale, ingresso ad ampia tensione 9~24V. Poiché è presente solo l'interfaccia RS485, l'interfaccia RS232, non comunemente utilizzata negli strumenti industriali, viene annullata, consentendo di risparmiare sui costi e sul volume e di ottenere un rapporto costo-prestazioni più elevato rispetto ai prodotti ordinari. Quando viene utilizzato come normale server di porta seriale, la porta di rete del 5143D è collegata all'Ethernet RJ45. Il software del computer host può utilizzare la modalità di trasmissione TCP/UDP o la modalità di porta seriale virtuale per inviare dati all'interfaccia RS485 del 5143D. I dati ricevuti sull'interfaccia RS485 vengono trasferiti anche al software o alle porte seriali virtuali sul TCPend. In modalità porta seriale virtuale, il software della porta seriale collegata alla porta seriale virtuale può essere utilizzato senza alcuna configurazione. Quando viene utilizzato come gateway Modbus, il 5143D supporta il passaggio da Modbus TCP a Modbus RTU, in modo da realizzare l'acquisizione dei dati del dispositivo RS485 Modbus RTU da parte del computer superiore utilizzando il protocollo Modbus TCP. Al contrario, può essere utilizzato se il terminale RS485 è la stazione master. il 5143D supporta funzioni di gateway Modbus più avanzate, tra cui il gateway Modus configurabile ZLMB, il gateway Modbus di archiviazione e così via, che soddisfano pienamente tutti i tipi di configurazione e utilizzo del gateway Modbus.
