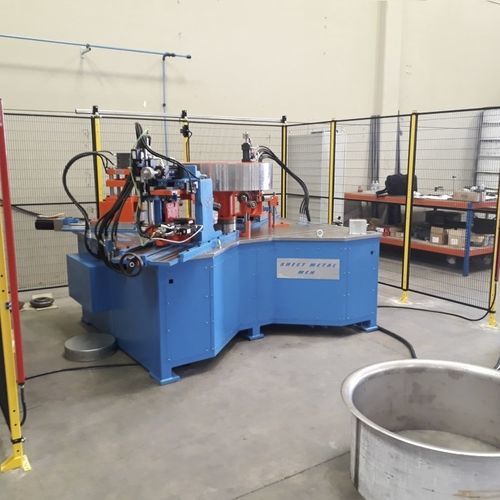

Flangiatrice bordatrice automatica SMM-1600

per lamieraper serbatoio

La flangiatrice modello SMM-1600 è ideale per la costruzione del telaio esterno di ventilatori assiali e per la costruzione di tubazioni per ventilazione. Esegue la nervatura, la flangiatura, la punzonatura ed ulteriore bordatura di irrigidimento flangia su virole. La macchina esegue tutte le operazioni in un unico piazzamento del pezzo. Sistema di staffaggio del pezzo direttamente sul mandrino tramite stampo ad espansione con settori intercambiabili di facile costruzione. Messa in fase foratura tramite proiettore laser. Semplicità e rapidità nel cambio degli utensili e degli stampi. Semplicità e rapidità nella programmazione del ciclo. Caratteristiche tecniche della macchina: • - Motore 18 kW con inverter. • - Espulsore oleodinamico ø50, corsa 50 mm, per comandare espansione dello stampo. • - Unita' di nervatura per rinforzare virola. • - Unita' di flangiatura. • - Unita' di punzonatura con motore brushless per posizionamento automatico dell'unità. • - Unita' di ribordatura per irrigidire flangia. • - Touch-screen di programmazione. • - Barriere meccaniche di protezione su tre lati con porte apribili laterali e posteriori. • - Barriera fotoelettrica sul fronte. Caratteristiche dei pezzi: • - Diametro max: Ø1600 mm. • - Diametro min: Ø315 mm. • - Spessore max: 4 mm. • - Lunghezza max/min delle virole: 150 / 1000 mm. • - Altezza max della flangia: 80 mm. • - Raggio max sulla flangia: 65 mm.
