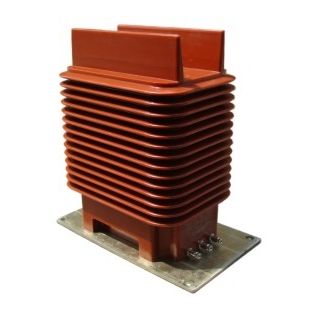

Trasformatore di corrente CYECVT1-36N

di misuradi tensionedi comando

I prodotti hanno progettato la base su IEC60044-8, GB/T20840.8-2007&IEC60044-7, GB/T20840.7-2007 standard, e il servizio di progettazione speciale dei clienti. Questa serie viene utilizzata la bobina LPCT&Rogowski per misurare la corrente nel cerchio, conducendo il divisore del resistore per misurare la tensione. Installato in qualsiasi quadro elettrico con alta tensione inferiore a 10kV, compatibile con lo strumento elettrico, la misura digitale e l'apparecchiatura di protezione, in grado di condurre la multifunzione come la misura, il controllo, la protezione e la trasmissione dei dati ecc simultaneità. Parametro tecnico principale 1. Tensione primaria nominale: 35/√3kV 2. Corrente primaria nominale: 50-1500A 3. Uscita secondaria nominale: ECT : 4V (misura), 200mV (protezione) EVT: 3.5/√3V, 3.25/√3V o 6.5/√3V 4. Carico nominale: >10kΩ (ECT). >1MΩ (EVT) 5. Uscita digitale nominale: 0x2D41 (misura), 0x01CF (protezione) 6, precisione dell'avvolgimento di misura: 0,2 (ECT), 0,2 (EVT) 7、 Precisione per l'avvolgimento di protezione : 5TPE(ECT)、3P(EVT) 8. Frequenza nominale: 50Hz 9, Livello di isolamento nominale: 40,5/95/200kV 10、 Corrente termica nominale a breve termine : 50-200: 150Ipr, 300-1500A :31.5kA/1S 11, corrente dinamica nominale: 50-200A :375Ipr, 300-1500A :80kA 12, temperatura ambiente: -5℃-40℃ (interno) 13, umidità ambientale: ≤RH95% (25℃) 14, altitudine: ≤ 2000m (progettazione personalizzata) 15. Sito di installazione: interno
