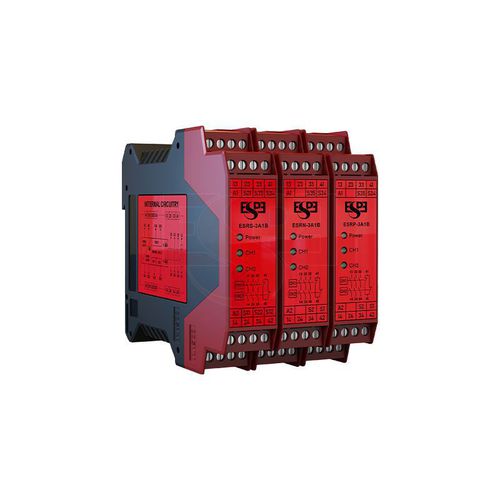

Relè di protezione di livello ESR

di tensionedi frequenzadi temperatura

1. Progettazione secondo la norma ISO13849-1 (categoria 3, Ple); 2. Uscita a relè: 2NO o 3NO e 1 contatto ausiliario NC; 3. Reset manuale e reset automatico opzionali; 4. Autodiagnosi e design del circuito ridondante； 5. Design di montaggio con guida di larghezza standard di 35 mm. Livello standard - Norma di riferimento : ISO 13849-1（Categoria 4/Pl e） - Livello di sicurezza : Categoria 4/Pl e - Parametri elettrici - Tensione di alimentazione: DC24V±10% - Consumo di energia : <3W - Tempo di risposta: <20ms - Tempo di tamponamento dell'aspirazione: <100ms - Tempo di riavvio all'accensione: <1s - Circuito di protezione : Protezione contro le sovratensioni in ingresso, protezione anti-reverse - Ingresso di sicurezza: doppio ingresso NPN normalmente chiuso (tipo ESRN), doppio ingresso PNP normalmente chiuso (tipo ESRP); doppia porta o pulsante di arresto di emergenza (tipo ESRS) - Ingresso sincrono : S1 illimitato è davanti a S2 - Uscita di sicurezza : - 2 contatti passivi normalmente aperti, 1 contatto passivo normalmente chiuso; - Tre contatti passivi normalmente aperti e un contatto passivo normalmente chiuso; - Dati B10 : Carico nominale: 400.000 volte; Basso carico: 2 milioni di volte - Capacità di contatto: AC15: 5A/250V; DC13: 6A/24V - Durata elettrica: ≥10 volte (1NO: 5A250VAC, carico resistivo, 1s on 9s off) - Durata della vita meccanica: ≥10 milioni di volte Ambiente - Resistenza alle vibrazioni: frequenza 10Hz~55Hz, ampiezza 0,35±0,05mm, 20 volte ciascuna in direzione X, Y, Z - Resistenza agli urti: accelerazione 10g, durata dell'impulso 16ms, direzione X, Y e Z 1000 volte ciascuno - Temperatura di funzionamento: -25ºC~+60ºC - Temperatura di stoccaggio: -40ºC~+85ºC - Livello di protezione: Protezione del guscio/terminale: IP40/IP20
