PC all-in-one GMAAB-H12

boxper rackembedded

Sintesi del prodotto Il box PC incorporato fornisce interruttori, spie luminose e porte USB 2.0. È dotato di serratura e di contrassegni di accensione e spegnimento a colori di facile identificazione per evitare omissioni. Rete antipolvere rimovibile. Vista laterale Immagine: https://www.goldenmargins.com/wp-content/uploads/2023/05/AAB-H12-1.png Interfaccia Immagine: https://www.goldenmargins.com/wp-content/uploads/2023/05/AAB-H12-2.png Numero di slot PCI e PCI-E Immagine: https://www.goldenmargins.com/wp-content/uploads/2023/05/AAB-H12-3.png Caratteristiche del prodotto

• Processore InteCore i9/i7/i5/i3/Pentium/Celeron LGA1700 di 12a generazione, rispetto al metodo di descrizione del processo standard a 7 nm. Nota: il consumo energetico massimo supporta 125W.
• Supporta la memoria DDR4 2400/2666/2933/3200MHz U-DIMM ×2, max 64GB.

Pannello anteriore

• Fornisce interruttori, spie luminose e porte USB2.0 ×2 (una delle quali è una porta USB specifica per i dongle)
• Serratura, e fornisce marcature a colori di facile identificazione sullo stato di accensione e spegnimento per evitare omissioni
• Rete antipolvere rimovibile, comoda per la manutenzione degli utenti

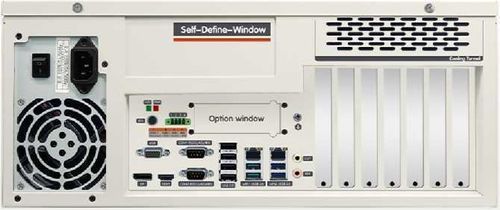

Pannello posteriore

• Supporta interfaccia display VGA+HDMI+DP, LAN ×2, Intel i219V, i210, COM RS232/422/485 ×2 (predefinita), 4 xCOM (estensibile)
• USB3.2 ×4 (predefinita), USB2.0 ×4, USB2.0 ×2 (estensibile), PS/2 (opzionale), LPT ×1 (opzionale)
• I terminali personalizzati di tipo locking a 4 pin sono riservati sul pannello, mentre il SW remoto e il LED di alimentazione sono predefiniti
• Supporta la finestra di autodefinizione del pannello posteriore e l'area preimpostata OptionWindow prima della consegna. Aggiungere risorse di interfaccia in base alle esigenze dell'utente.
• SlotPCIE 16X, slot PCIE 1óX (4X Signal), slot 1×PCIE 4X (1×Signal), slot 4× PCI

Specifiche CPU: Processore Alder Lake 12th Gen Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® LGA1700. Processo Intel 7, rispetto al metodo di descrizione del processo standard a 7 nm. Nota: il consumo massimo di energia supporta 125W Chipset: Intel® H610 BIOS: 64Mb SPI FLASH Memoria: 2 x DDR4 2400/2666/2933/3200MHZ U-DIMM, max: 64 GB Display: Fornisce un'interfaccia di visualizzazione VGA+HDMI+DP e supporta tre display indipendenti. VGA:1920x1200@60Hz, HDMI2.1:4096×2160@60Hz, DP:4096×2160@60Hz Archiviazione: Unità ottica x1, disco rigido da 2,5 pollici x2, dischi rigidi da 3,5 pollici x2, M.2 2280SATA/PCIEX1 SSD x1 Rete: LAN x1 Porta Gigabit Ethernet Intel® i219V x1, Porta Gigabit Ethernet Intel® i21 OAT x1 USB: USB 3.2 x4 (predefinito), USB2.0 x4, USB 2.0 (espandibile) COM: COM x2 (default), supporto RS232/485/422, COM RS232 x4 (espandibile) Espansione: Slot PCIE 16X (5.0) x1, slot PCIE 16X (segnale 2.0/3.0X4)x1, slot PCIE4X (segnale 2.0/3.0X1) x1, slot PCI x1 Audio: Scheda audio Realtek ALC897 (supporto Line-out, Mic-in) GPIO: 4 vie di ingresso e 4 vie di uscita (opzionale prima di lasciare la fabbrica) Altro: PS/2 supporto opzionale TPM2.0 x1 (prima di lasciare la fabbrica), LPT x1 (opzionale prima di lasciare la fabbrica) Watchdog: Funzione Watchdog, supporto per il riavvio del sistema da 1 a 255 secondi Interfaccia di alimentazione: Alimentazione ATX standard, modalità AT/ATX (opzionale) Sistema operativo: Windows 10/11/Linux Ubuntu/Redhat Enterprise/Fedora Workstation/Open SUSE Temperatura di lavoro: -10°C-60°C Temperatura di stoccaggio: -40°C-85°C Umidità di lavoro: Umidità di lavoro Vibrazioni: 5grms/5-500Hz/random/stato di lavoro (SSD), 1 grms/5-500Hz/random/stato di non lavoro (HDD) Impatto: 50g di accelerazione di picco/mezza sinusoide (continuo 11ms)/stato di lavoro (SSD), 20g di accelerazione di picco/mezza sinusoide (continuo 11ms)/stato di non lavoro (HDD) EMC/Certificazione: CE/FCC Classe B Elenco CPU opzionali Modello | Numero di core | Frequenza principale | Frequenza turbo | Consumo energetico I9-12900K | 16 core | 3,9G | 5,2G | 125W I9-12900KF | 16 core | 3,9G | 5,2G | 125W I9-12900KS | 16 core | 4,0G | 5,5G | 150W I9-12900F | 16 core | 3,8G | 5,1G | 65W I9-12900 | 16 core | 3,8G | 5,0G | 65W I7-12700K | 12 core | 3,8G | 5,0G | 125W I7-12700KF | 12 core | 3,8G | 5,0G | 125W I7-12700F | 12 core | 3,6G | 4,9G | 65W I7-12700 | 12 core | 3,6G | 4,9G | 65W I5-12600K | 10 core | 3,6G | 4,9G | 125W I5-12600KF | 10 core | 3,6G | 4,9G | 125W I5-12600 | 6 core | 3,3G | 4,8G | 65W I5-12500 | 6 core | 3,0G | 4,6G | 65W I5-12490F | 6 core | 3,0G | 4,6G | 65W I5-12400F | 6 core | 2,5G | 4,0G | 65W I5-12400 | 6 core | 2,5G | 4,0G | 65W I3-12100F | 4 core | 3,3G | 4,3G | 58W I3-12100 | 4 core | 3,3G | 4,3G | 60W Pannello estensibile La finestra delle opzioni è un pannello estensibile che consente di scegliere:

• COM x4, COM3/4/5/6, supporto RS232
• USB2.0 x2
• COM x4, COM3/4/5/6, supporto RS232, USB2.0 x2

Pannello anteriore

• Lo sportello anteriore è dotato di un cotone antipolvere rimovibile per isolare la polvere esterna ed è facile da smontare e pulire per gli utenti.
• Lo sportello anteriore può essere bloccato per evitare aperture casuali. La schiuma conduttiva rende il guscio dell'interfaccia IO completamente in contatto con il pannello frontale conduttivo e rilascia rapidamente l'impatto dannoso del contatto ad alta tensione e dell'elettricità statica in modo sistematico per garantire un funzionamento sicuro e affidabile dell'apparecchiatura Definizione di terminale Immagine: https://www.goldenmargins.com/wp-content/uploads/2023/05/definition-of-terminal.png Luce di alimentazione+, Luce di alimentazione-, Interruttore+, Interruttore- Ventola CPU in rame puro
  • La conducibilità termica del rame è doppia rispetto a quella dell'alluminio. La nostra azienda utilizza ventole in rame puro. Rispetto alle ventole in alluminio comunemente utilizzate nel settore, migliora notevolmente l'effetto di dissipazione del calore e riduce la temperatura della CPU e dei dispositivi periferici della CPU, prolungando così la vita utile dell'apparecchiatura.
  • Le applicazioni industriali di solito richiedono che le macchine funzionino ininterrottamente per un lungo periodo di tempo, il che porta alla breve durata della ventola, che è diventata un punto dolente nel settore. La nostra azienda adotta cuscinetti a doppia sfera per ventilatori di alta qualità, che migliorano notevolmente la durata del ventilatore rispetto ai cuscinetti a doppia sfera comunemente utilizzati nel settore, in particolare i cuscinetti impregnati di olio.
  Caratteristiche / Specifiche tecniche
  • Processore: Alder Lake 12th Gen Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® LGA1700
  • Chipset: Intel® H610
  • Memoria: 2 x DDR4 2400/2666/2933/3200MHZ U-DIMM, max 64GB
  • Display: VGA+HDMI+DP, fino a 4K
  • Storage: Unità ottica x1, HDD da 2,5" x2, HDD da 3,5" x2, SSD M.2 2280 SATA/PCIEX1 x1
  • Rete: 2 porte Intel® Gigabit Ethernet
  • USB: 4 x USB 3.2, 4 x USB 2.0 (espandibile)
  • COM: 2 x COM (predefinita), 4 x COM (espandibile), supporta RS232/485/422
  • Espansione: PCIE 16X (5.0) x1, PCIE 16X (2.0/3.0X4) x1, PCIE4X (2.0/3.0X1) x1, PCI x1
  • Audio: Realtek ALC897
  • GPIO: 4-in/4-out (opzionale)
  • Watchdog: 1~255 secondi di riavvio del sistema
  • Alimentazione: ATX standard, modalità AT/ATX (opzionale)
  • Sistema operativo: Windows 10/11, Linux Ubuntu/Redhat/Fedora/Open SUSE
  • Temperatura di funzionamento: da -10°C a 60°C
  • Temperatura di stoccaggio: da -40°C a 85°C
  • Vibrazioni: 5grms/5-500Hz (SSD), 1grms/5-500Hz (HDD)
  • Impatto: 50g/11ms (SSD), 20g/11ms (HDD)
  • Certificazione: CE/FCC Classe B
