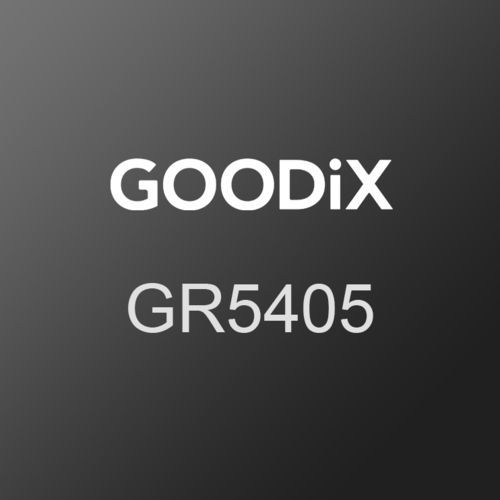

System-on-chip SoC GR5405

Il SoC automotive Bluetooth LE 5.3 Goodix GR5405 a prestazioni complete è stato sviluppato in conformità allo standard AEC-Q100 Grado 2, ideale per varie applicazioni automobilistiche come la chiave digitale dell'auto, il monitoraggio della pressione degli pneumatici, il monitoraggio del pacco batteria dell'auto e la connessione wireless nelle cabine di pilotaggio intelligenti. Basato sul core della CPU Arm® Cortex®-M4F a 64 MHz, il GR5405 integra un ricetrasmettitore RF a 2,4 GHz, lo stack di protocollo Bluetooth LE 5.3, 512 KB di memoria Flash on-chip, 96 KB di SRAM di sistema e una ricca serie di periferiche. Offre prestazioni RF eccezionali, con una potenza massima di TX di +15 dBm, una sensibilità RX di -99 dBm in modalità Bluetooth LE 1 Mbps, raggiungendo un budget di collegamento totale fino a 114 dB. Con due schemi di alimentazione principali (DC-DC e SYS_LDO), il GR5405 offre opzioni flessibili per raggiungere un equilibrio tra basso consumo energetico e BOM economico. Caratteristiche principali Ricetrasmettitore Bluetooth LE 5.3 che integra i livelli Controller e Host Velocità di trasmissione dati supportate: 1 Mbps, 2 Mbps e Long Range (500 kbps, 125 kbps) Potenza di trasmissione: Fino a 15 dBm Sensibilità RX: -99 dBm a 1 Mbps Consumo radio a 3,3 V ingresso VBAT: 6.7 mA Corrente TX a 0 dBm di potenza di uscita (alimentazione DC-DC, clock di sistema a 64 MHz) 87 mA Corrente TX @ 15 dBm di potenza di uscita (alimentazione SYS_LDO, clock di sistema a 64 MHz) 5.7 mA Corrente RX @ 1 Mbps (alimentazione DC-DC, clock di sistema a 64 MHz) Microprocessore Arm® Cortex®-M4F a 32 bit con supporto in virgola mobile Frequenza di clock fino a 64 MHz Unità di protezione della memoria (MPU) integrata che supporta otto regioni programmabili Controllore d'interruzione a vettore nidificato (NVIC) incorporato
