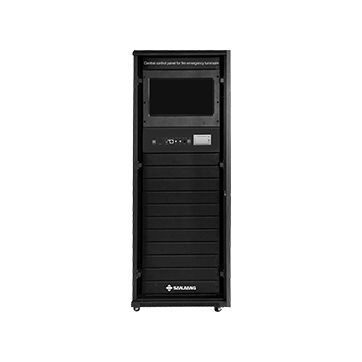

Controllore d'illuminazione LED SJ-C-100W/G7000

CANopenprogrammabile

Panoramica
Il controllore per illuminazione di emergenza SJ-C-100W/G7000 è una piattaforma di sistema che integra il controllo delle segnalazioni incendio, la pianificazione dell'illuminazione di emergenza e le istruzioni di evacuazione. Le informazioni di allarme e di evacuazione sono rappresentate visualmente su planimetrie per un controllo centralizzato e operativo intuitivo. Il sistema è scalabile per impieghi distribuiti in rete e supporta il monitoraggio in tempo reale. La comunicazione con gli host di allarme utilizza la tecnologia bus CAN (Control Area Network) per elevata reattività e affidabilità. L'interfaccia software, basata su Windows, visualizza i terminali di monitoraggio (rivelatori, moduli di controllo, ecc.) su planimetrie vettoriali per segnalare chiaramente allarmi e guasti.

Caratteristiche del prodotto

• LCD 19-inch con PC industriale integrato.
• Localizzazione automatica dei punti di allarme e programmazione/visualizzazione automatica dei percorsi di evacuazione.
• Sistema operativo Windows con interfaccia a menu e finestre per semplificare la messa in servizio.
• Supporta il formato DXF e grafica vettoriale con zoom per visualizzare lo stato in modo chiaro.
• Dotato di micro-stampante dedicata per l'output dello stato di sistema.
• Gestione utenti multilivello: livelli amministrativi con privilegi configurabili per una gestione controllata del sistema.
• Log storico di allarmi incendio, interventi di emergenza, guasti e operazioni dell'operatore.

Funzionamento e funzioni

• Alla ricezione di un allarme incendio dal controllore, il G7000 commuta automaticamente secondo le planimetrie dei piani e indica la posizione del punto di allarme sulla planimetria.
• Le planimetrie mostrano automaticamente i percorsi di fuga sulla mappa vettoriale; il controllore invia comandi alle unità di illuminazione di emergenza per lampeggiare o indicare i percorsi, guidando gli occupanti verso le uscite.
• Progettato per monitoraggio in tempo reale e comunicazioni affidabili in applicazioni di rete tramite bus CAN.
• La rappresentazione dei terminali su planimetria e gli indicatori di anomalia rendono la gestione degli incidenti chiara ed efficiente.
• Siti tipici di installazione: edifici per uffici, complessi residenziali, grandi magazzini, palestre, spazi espositivi, biblioteche, officine, supermercati, hotel e altri progetti antincendio.

Specifiche tecniche

• Ambiente di esercizio: interno -10°C ~ 55°C; umidità relativa ≤95% (40°C ±2°C, senza condensa).
• Tensione di alimentazione: AC 220V ±10% / 50Hz.
• Potenza nominale: 100W.
• Periodo di funzionamento in emergenza: 180 minuti.
• Grado di protezione: IP30.
• Modalità di cablaggio: sistema a due bus.
• Stampante: micro-stampante dedicata.
• Standard: GB17945-2010 (CCCF cinese).
